圖紙介紹：
北京苑總二層別墅設計圖案例。苑總的這套設計圖是一款非常適合建在農村的自建房，臥室多，空間足，外觀造型簡約，造價低。整體圖紙從方案到各項圖紙，都按照苑總的房屋需求來逐一對接與設計。房屋主體采用一樓棕色真石漆搭配二樓米白色真石漆相結合設計。展現別墅的簡約溫馨。深棕色的大門與色調也是相互呼應，既有沉穩又不失房屋的大氣。紅色的坡屋頂，不管遠處還是近處看，在村里都是十分的亮眼，同時也增強了別墅的整體層次感。背面多扇方形窗戶的設計，不僅通風效果好，也提升了視覺感。內含全套施工圖，是一款非常溫馨實用的自建房屋，請朋友們放心購買。
設計功能：
☑ 占地尺寸：16.6*12.95米
☑ 占地面積：203.99㎡
☑ 建筑面積：412.91㎡
☑ 建筑結構：磚混結構
☑ 造價估算：40-45萬
☑ 一層建筑面積（包含外墻）：203.99㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：10.514米，建筑面積：412.91平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.75米，二層層高3.57米。
后期效果圖：
側面效果圖：

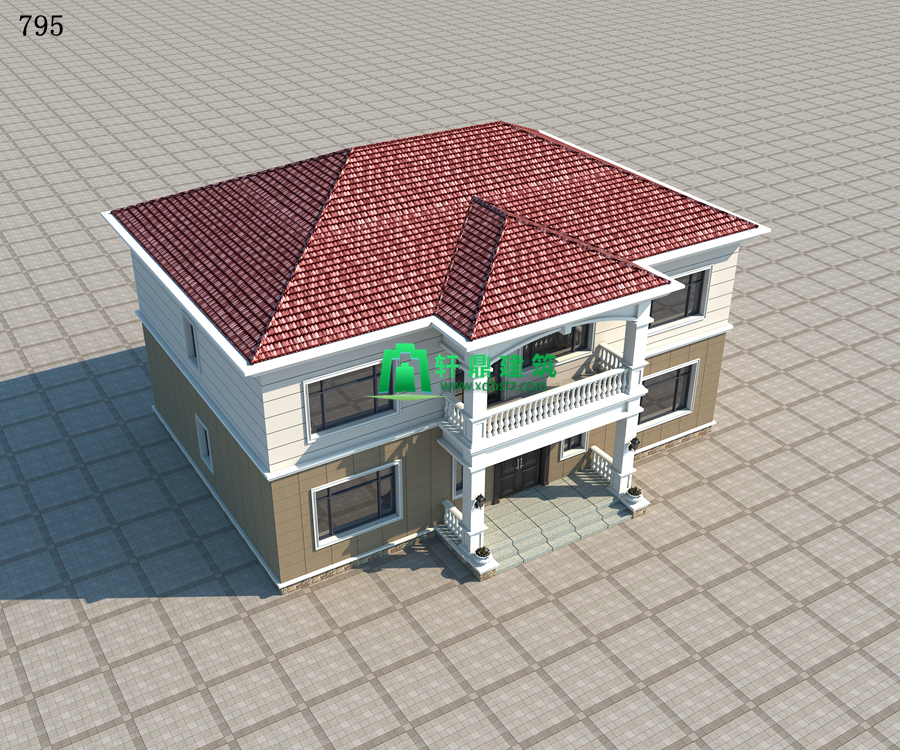

俯視效果圖：

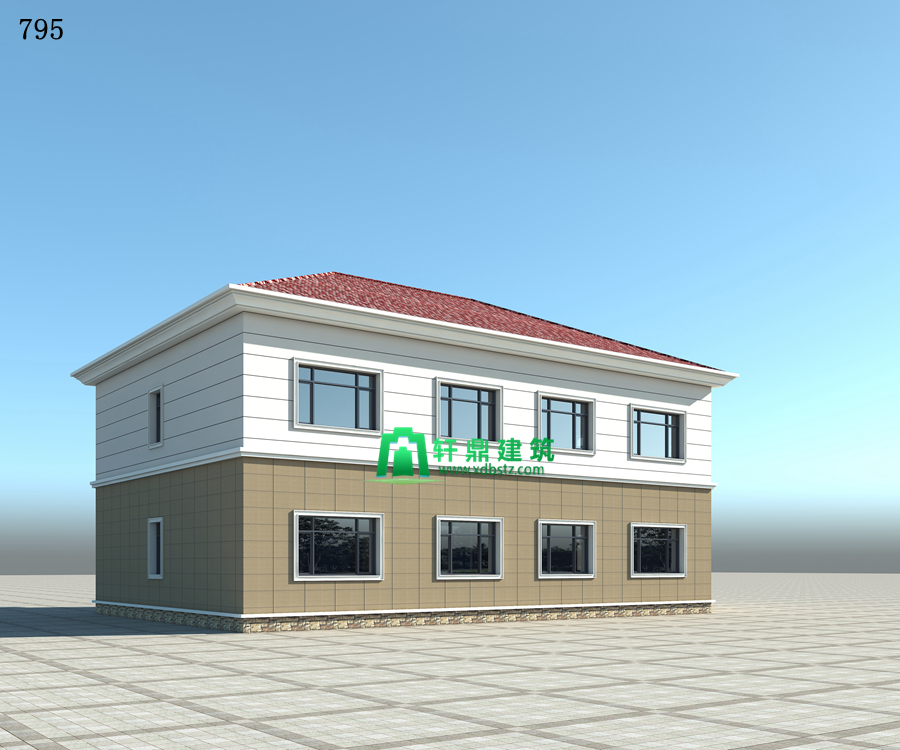

背面效果圖：

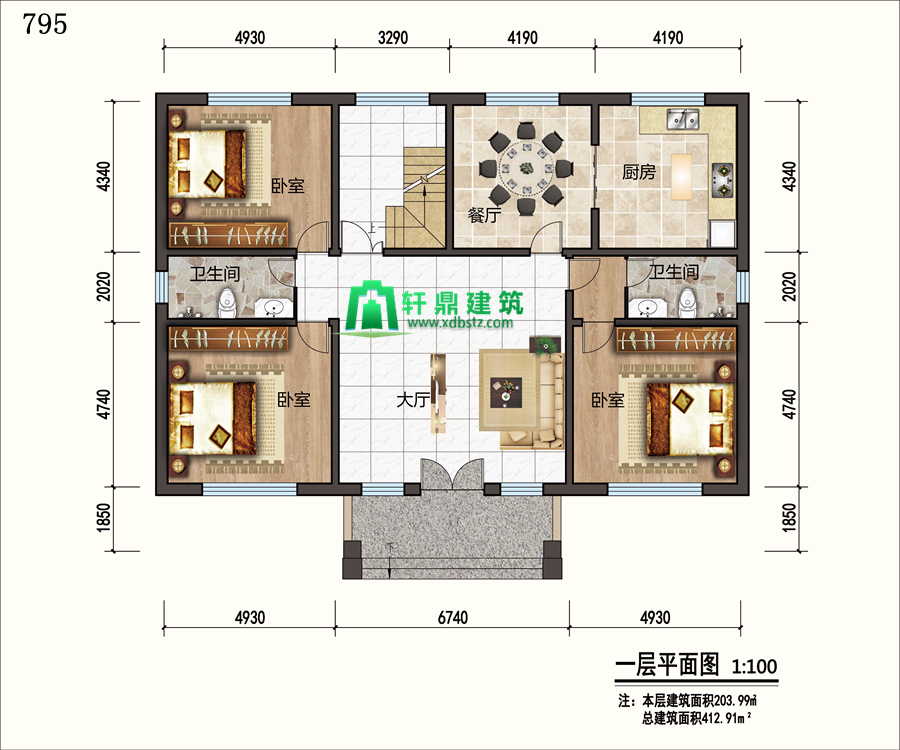

一層平面圖： 入門便是客廳，門廳和客廳一起，不僅面積寬敞了，也彰顯豪華。餐廳廚房相連，帶有獨立的門，避免了油煙的污染。也方便家人小聚。三間臥室，其中老人房間帶有獨立的衛生間，方便老人的日常生活，其余的兩間可做為客房，解決客人的留宿問題。

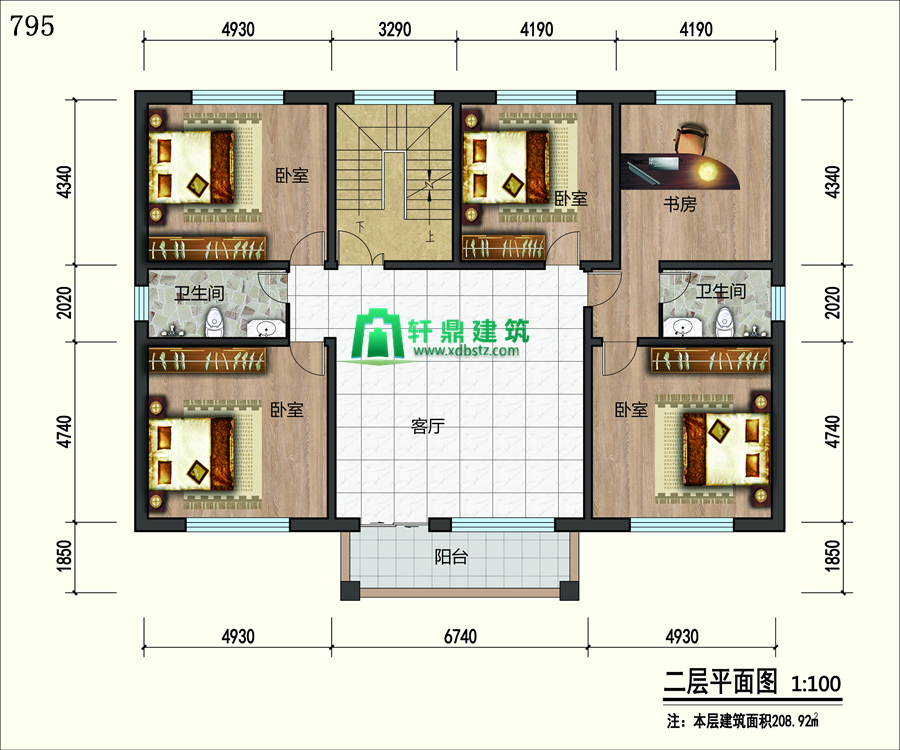

二層平面圖：二層設有臥室*3，衛生間，客廳，陽臺，臥室+書房+衛。套衛可作為主臥，空間非常的寬敞，書房臥室一體化，方便業主在家工作休息兩不誤，也可改做衣帽間。其余三間家人居住，寬敞的大客廳，給家人打造舒適居住環境。

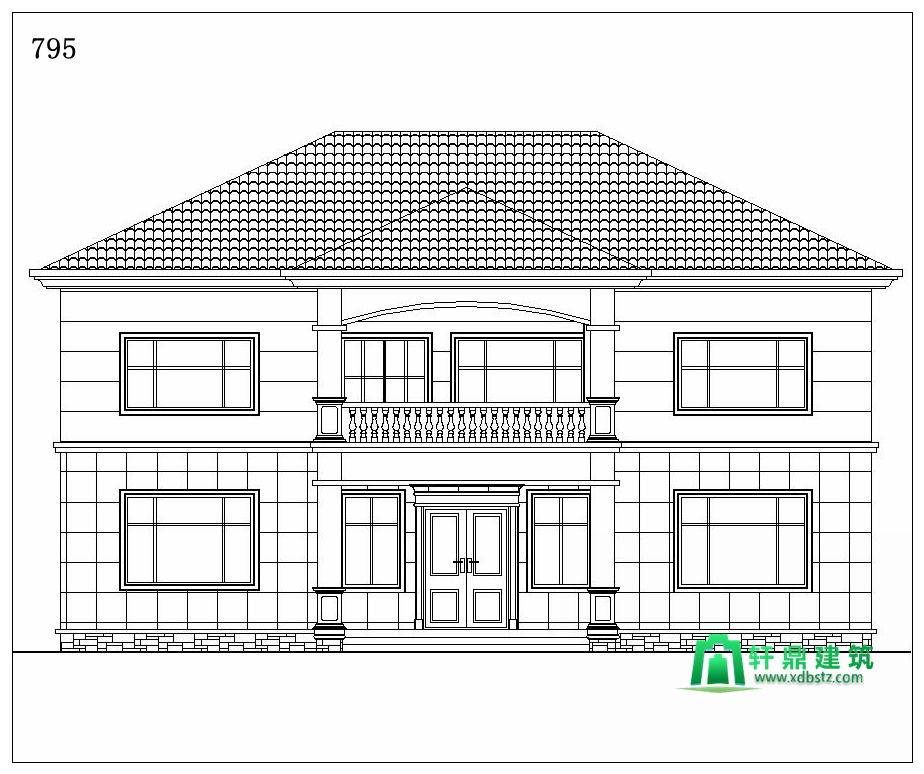

正立面圖：
背立面圖：

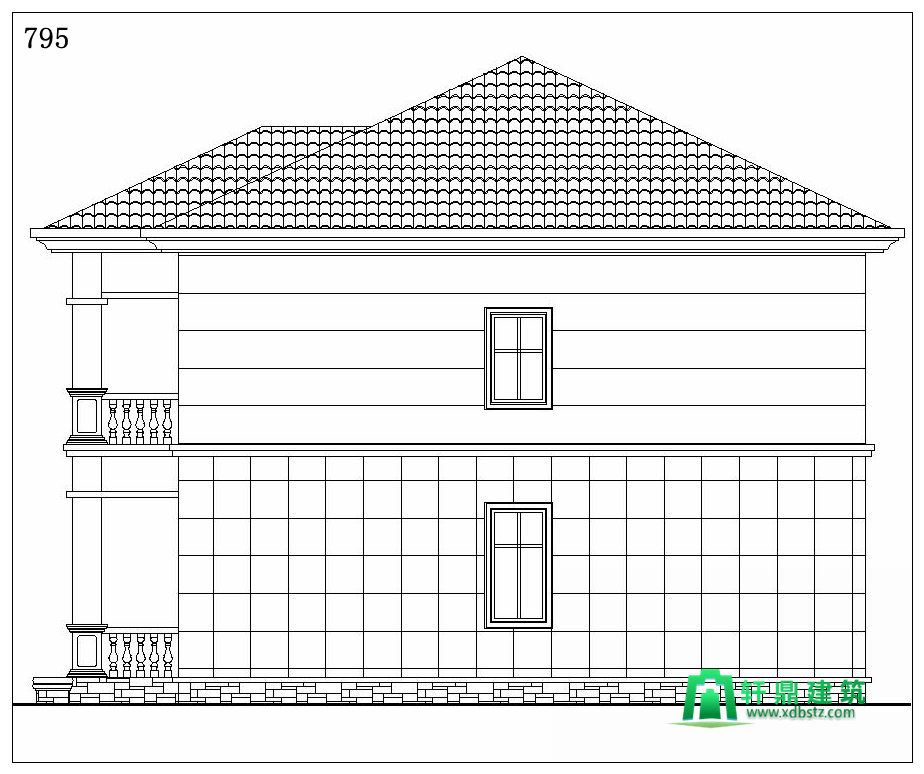

左立面圖：

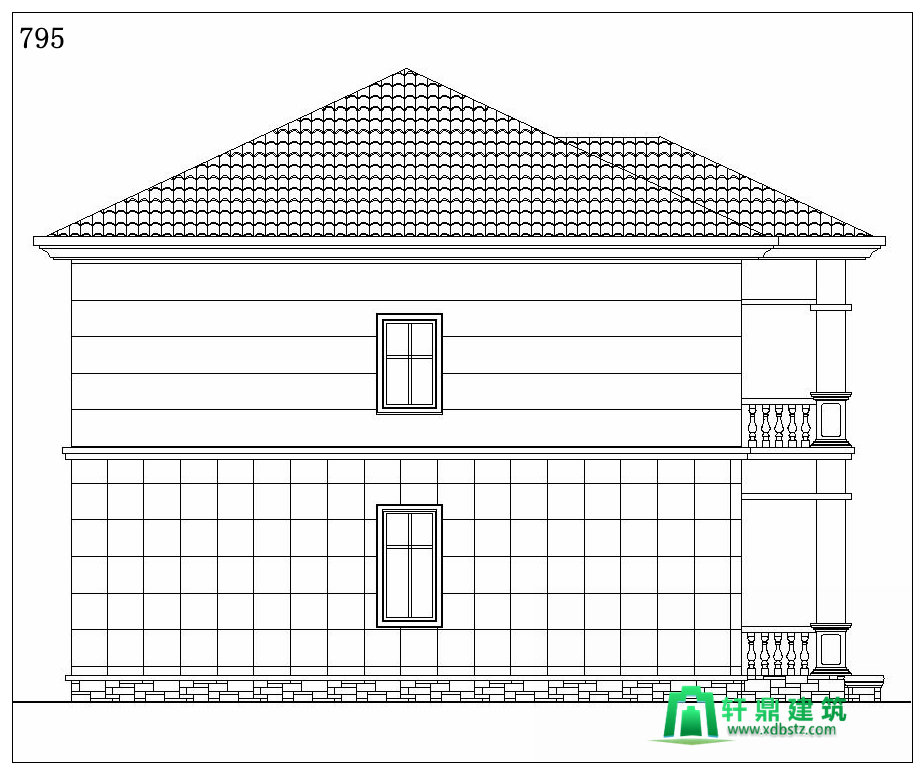

右立面圖：
