圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
甘肅李總占地120平二層別墅自建房設計圖。李總老家在甘肅靜寧縣，打算為父母重新建一棟二層房子。需求造價成本無需太高，外觀簡約好看即可。因李總一家常年在外工作，和孩子回家的次數也很少，所以臥室的設計并不需要很多，大部分還是父母居住。房屋外觀精致典雅，坡屋頂的設計，外墻沒有多余的裝飾，簡潔的同時也不失莊嚴。窗戶全部都是方形窗，增加室內采光。二樓露臺的設計，日常晾曬農產品，衣物等，夏天父母還可在露臺吃飯，乘涼。適合一家人居住，含全套施工圖紙，圖紙齊全，請放心購買。
設計功能：
☑ 占地尺寸：13.8*9
☑ 占地面積：122.39㎡
☑ 建筑面積：239.37㎡
☑ 建筑結構：磚混結構
☑ 造價估算：24-29萬
☑ 一層建筑面積（包含外墻）：122.39㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：8.51米，建筑面積：239.37平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.3米，二層層高2.9米。
后期效果圖：

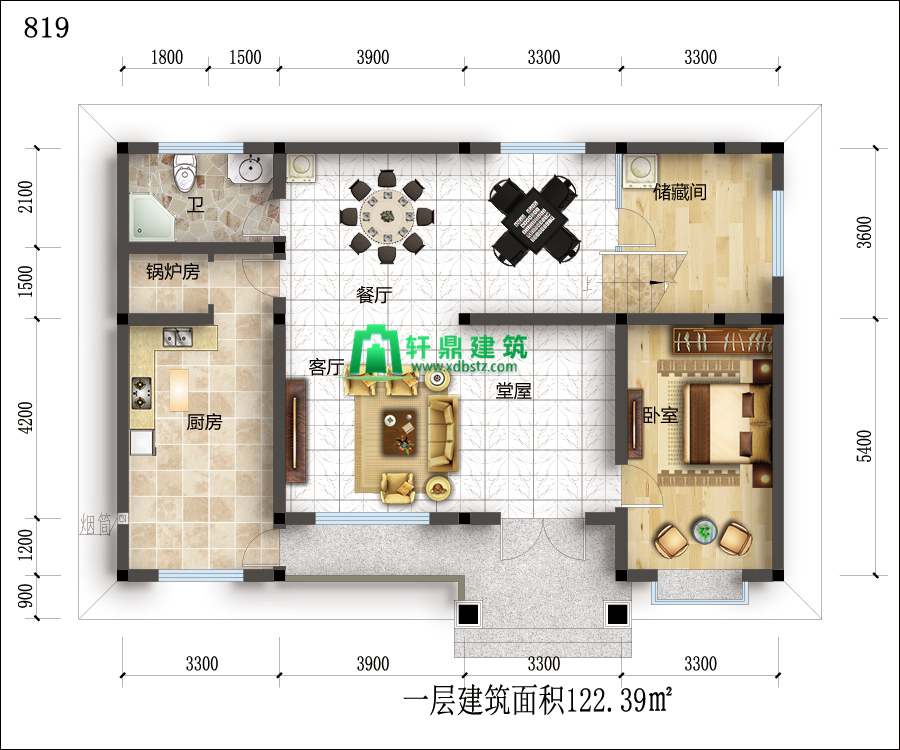

一層平面圖： 設有堂屋，客廳，臥室，儲藏間，廚房，鍋爐房，衛生間，餐廳，棋牌室。進門做了堂屋的設計，和客廳相連，盡顯大氣。臥室設計的空間面積較大，平時可在一角擺放桌椅，喝茶，陽光照進臥室。不僅設計了廚房，而且帶有鍋爐房，符合農村生活習慣。

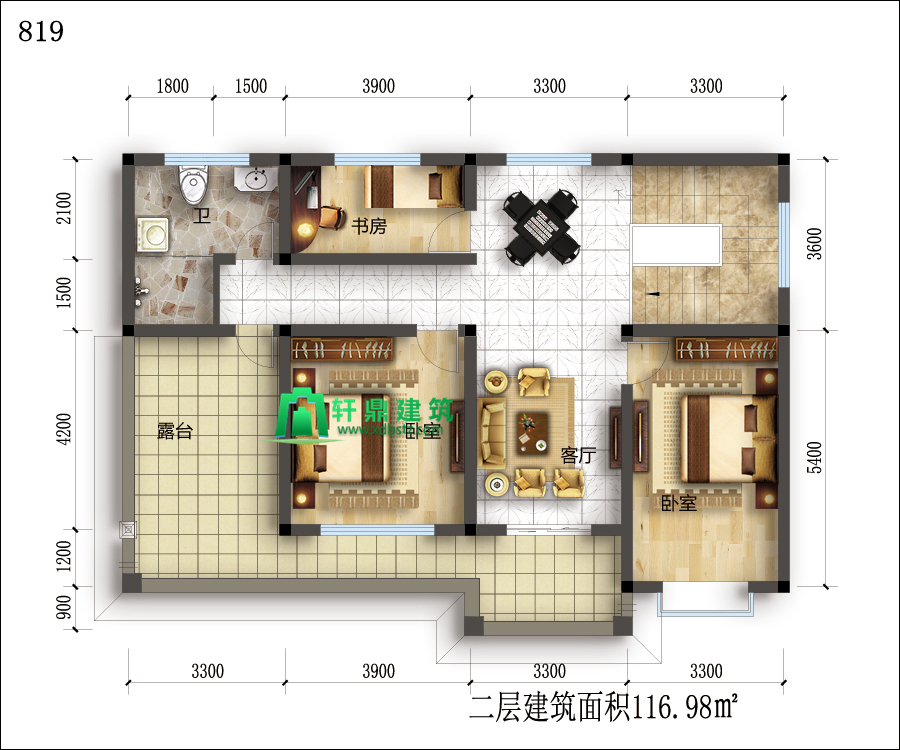

二層平面圖：設有臥室*2，衛生間，書房，棋牌室，客廳，露臺。二樓的設計布局較為緊湊，帶有干濕分離的衛生間設計。平時孩子回老家，也有學習的地方，不被外界打擾。大露臺的設計延伸了室外空間，提供了很好的家人互動平臺。

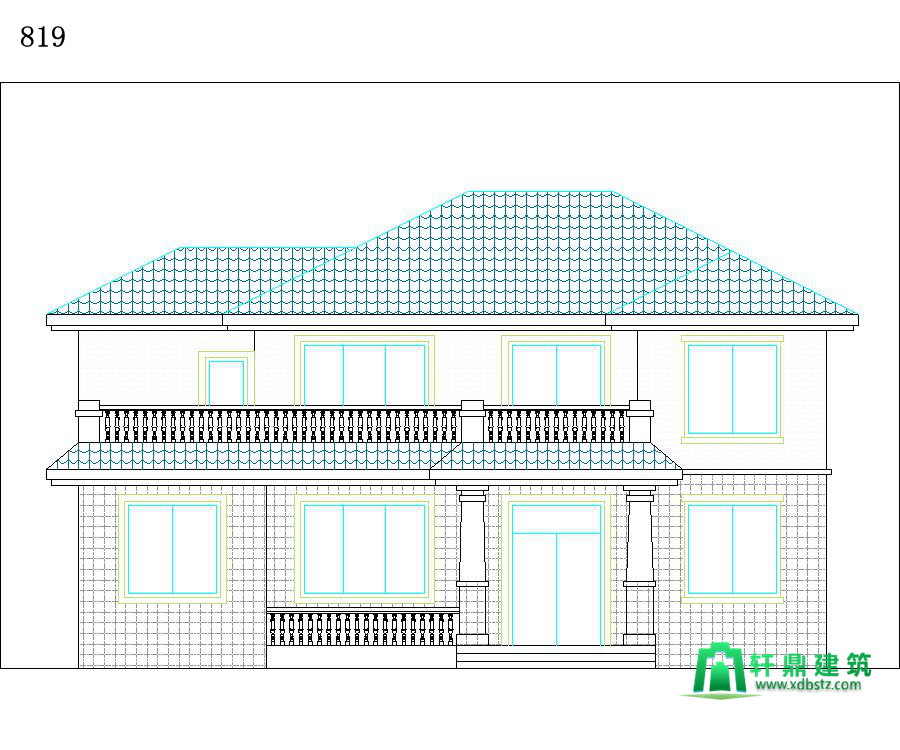

正立面圖：

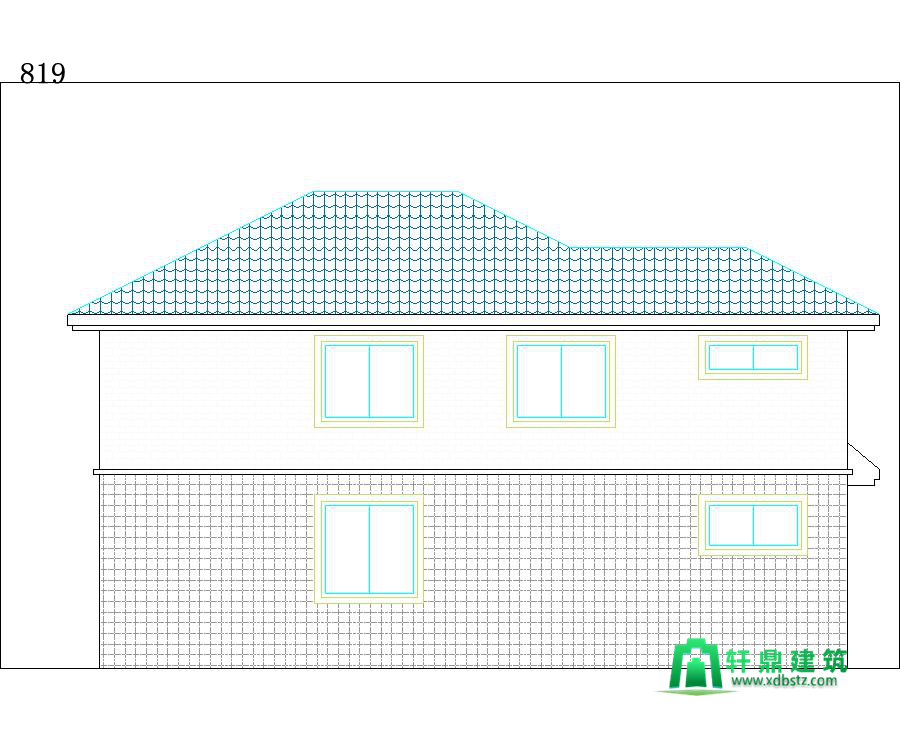

背立面圖：

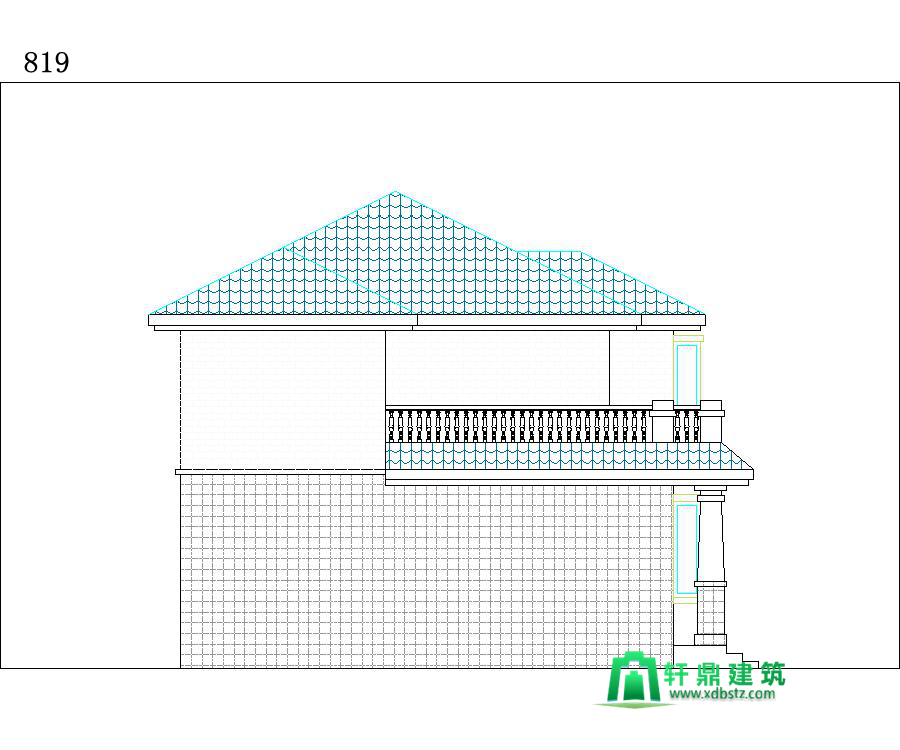

左立面圖：

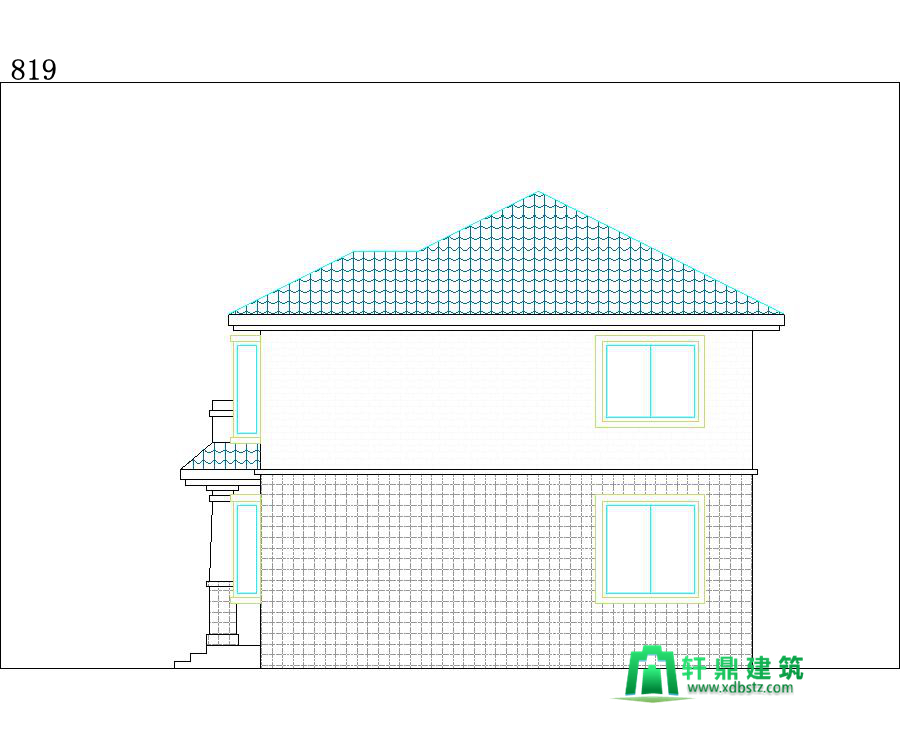

右立面圖：
