圖紙內容 |
| 建 筑 圖： | 建筑總說明、門窗明細表、一層平面圖、二層平面圖、屋頂層平面圖、1-7軸立面圖、7-1軸立面圖、E-A軸立面圖、A-E軸立面圖、1-1剖面圖及節點詳圖、2-2剖面圖及節點詳圖 |
| 結 構 圖： | 結構設計說明(一)、結構設計說明(二)、基礎平面布置圖(一)、基礎平面布置圖(二)、-0.050梁平法施工圖、基頂~屋面頂柱定位圖、3.450板結構布置及配筋圖、6.550板結構布置及配筋圖、屋面板結構布置及配筋圖、3.450梁平法施工圖、6.650梁平法施工圖、屋面梁平法施工圖、樓梯立面結構大樣和其他大樣圖 |
| 給排水圖： | 給排水設計說明、給排水系統圖、一層給排水平面圖、二層給排水平面圖 |
| 電 氣 圖： | 電氣設計說明、配電、弱電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電插座平面圖、二層弱電插座平面圖、屋頂防雷平面圖 |
| 設計功能 |
| 一 層： | 門廊、客廳、餐廳、廚房、車庫、主臥帶衛生間、公共衛生間、樓梯間。設計亮點：空間分配合理，動靜分區安排得當。 |
| 二 層： | 客廳帶獨立陽臺、主臥2帶獨立衛生間、次臥室1、次臥室2、 公共衛生間、露臺、樓梯間。設計亮點：平面布局緊湊合理，主要功能房間是南向得到很好的光照。
|
| |
一層平面圖：門廊、客廳、餐廳、廚房、車庫、主臥帶衛生間、公共衛生間、樓梯間。設計亮點：空間分配合理，動靜分區安排得當。
二層平面圖：客廳帶獨立陽臺、主臥2帶獨立衛生間、次臥室1、次臥室2、 公共衛生間、露臺、樓梯間。設計亮點：平面布局緊湊合理，主要功能房間是南向得到很好的光照。

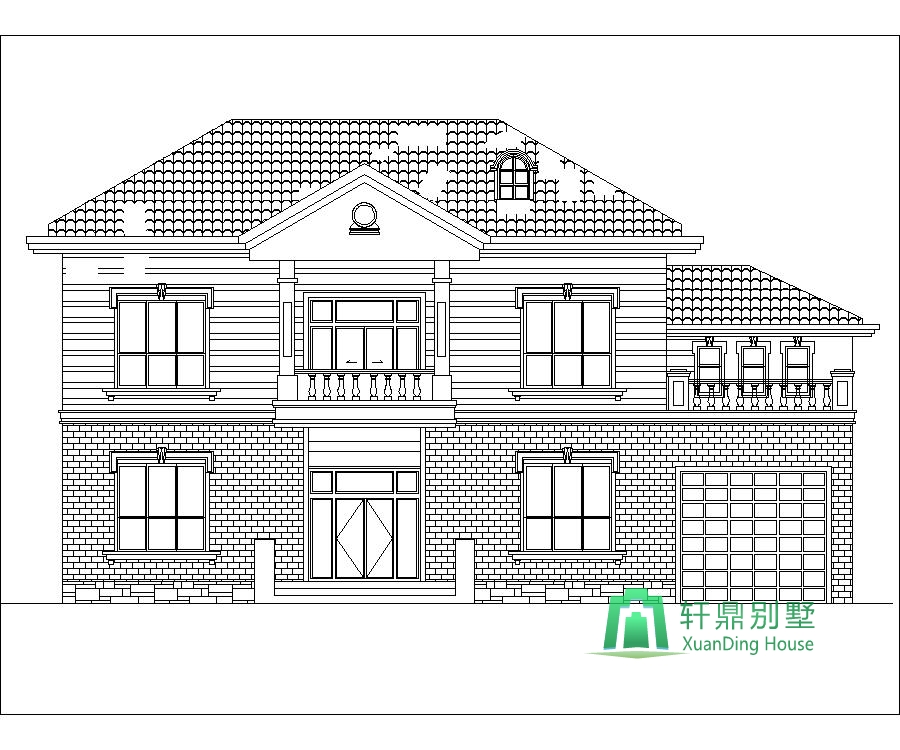

正立面圖：

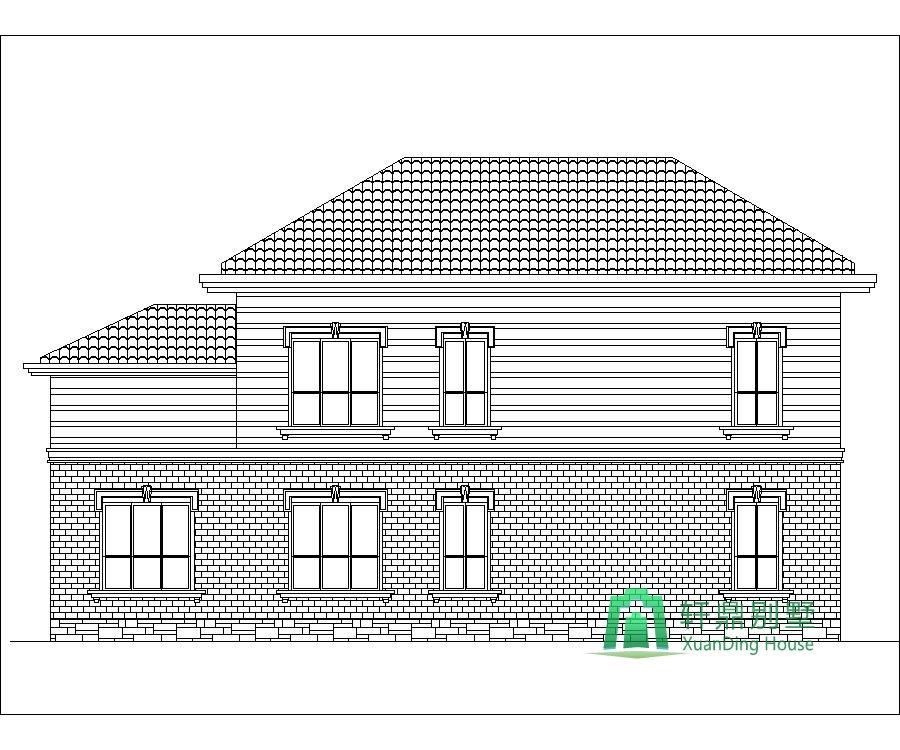

背立面圖;

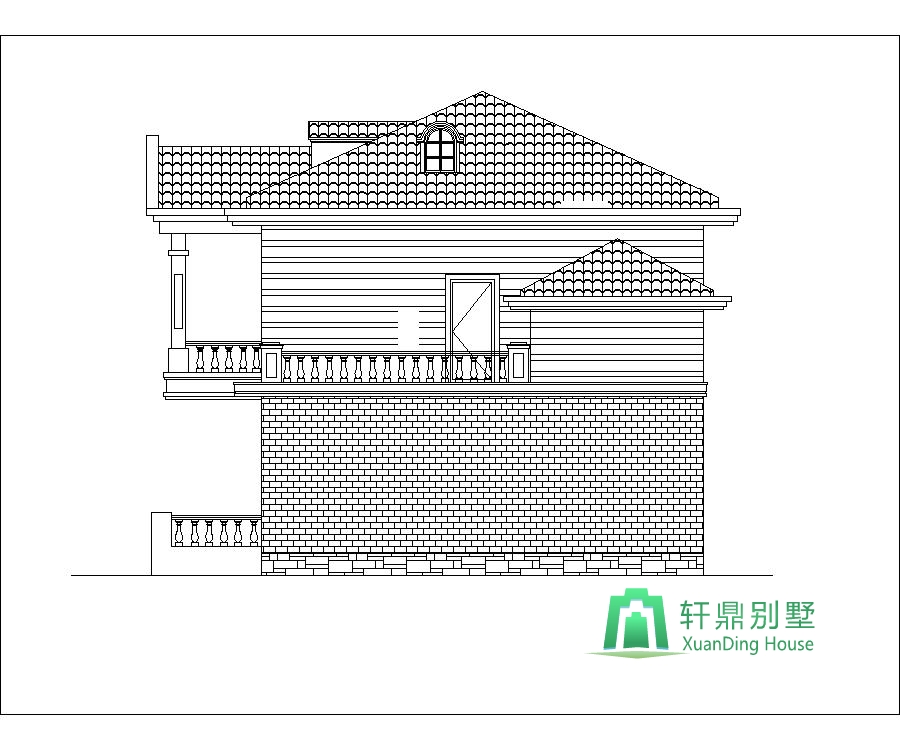

左立面圖：

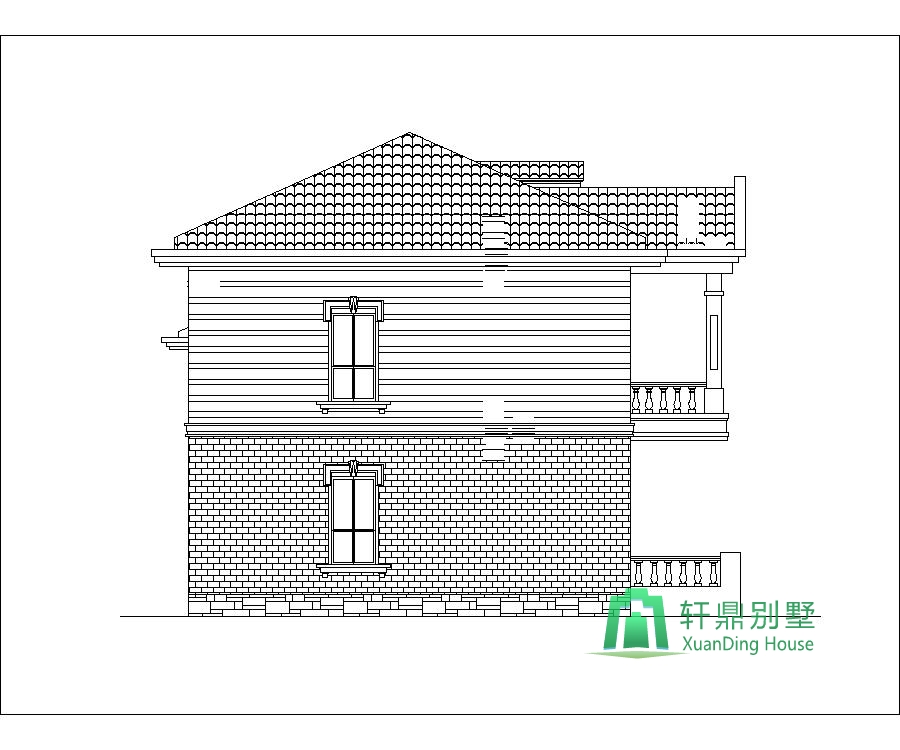

右立面圖：
