效果圖正面：
效果圖側面：
效果圖背面：
施工參數：
建筑層數：地上2層， 建筑總高度：9.500米， 建筑占地面積：112.20平方米， 一層建筑面積：100.14平方米，二層建筑面積：100.14平方米，總建筑面積：200.28平方米，建筑安全等級： 二級。
建筑層高：一層3.600米，二層3.000米。
結構體系： 本工程名稱自建房工程，磚混結構，抗震設防烈度七度，屋面選擇現澆混凝土屋面。
參考造價： 13-16萬，包括外墻裝修，不包括內部裝修。
墻體材料及厚度： 0.000以下墻體：采用240厚,砌體強度為Mu10,規格為240X115X53mm的水泥實心磚，水泥砂漿強度M7.5砌筑。
墻體：240厚Mu10磚砌筑。
圖紙詳情： 全套圖紙共50張左右A3激光藍圖，無電子版
建 筑 圖：
建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、閣樓層平面圖、屋頂平面圖、正立面圖、背立面圖、東側立面圖、西側立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖一、門窗詳圖、衛生間詳圖、門樓大樣等
結 構 圖：
結構設計總說明一、結構設計總說明二、基礎平面布置圖、基礎施工詳圖、一層梁平法施工圖、二層梁平法施工圖、坡屋頂梁平法施工圖、一層板配筋圖、二層板配筋圖、坡屋頂板配筋圖、樓梯配筋圖、節點配筋圖一、節點配筋圖二等
給排水圖：
給排水設計總說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、給排水系統圖等
電 氣 圖：
電氣設計說明、設備材料表、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、屋頂防雷平面圖等
本套圖紙經過我公司各專業注冊工程師依照國家建筑行業標準設計、修訂、審核，已經完全達到國家規范設計標準要求，我們所有的圖紙均為施工藍圖，嚴格按照設計院標準出圖，每一套圖紙均蓋有公司設計公章，蓋有設計公章即對別墅設計圖紙結構安全負終身責任制，業主朋友可以放心購買，安心建房。
圖紙質量決定圖紙價格，我們相信高質量的圖紙帶給建房者的是事半功倍的效果，而有的粗制濫造的設計圖紙，帶來是大量的施工問題、重復的建材投入、不安全的結構、以及錯誤百出的細節等等，所以請建房的朋友能慧眼識圖，相信軒鼎的實力。
軒鼎出品-必屬精品

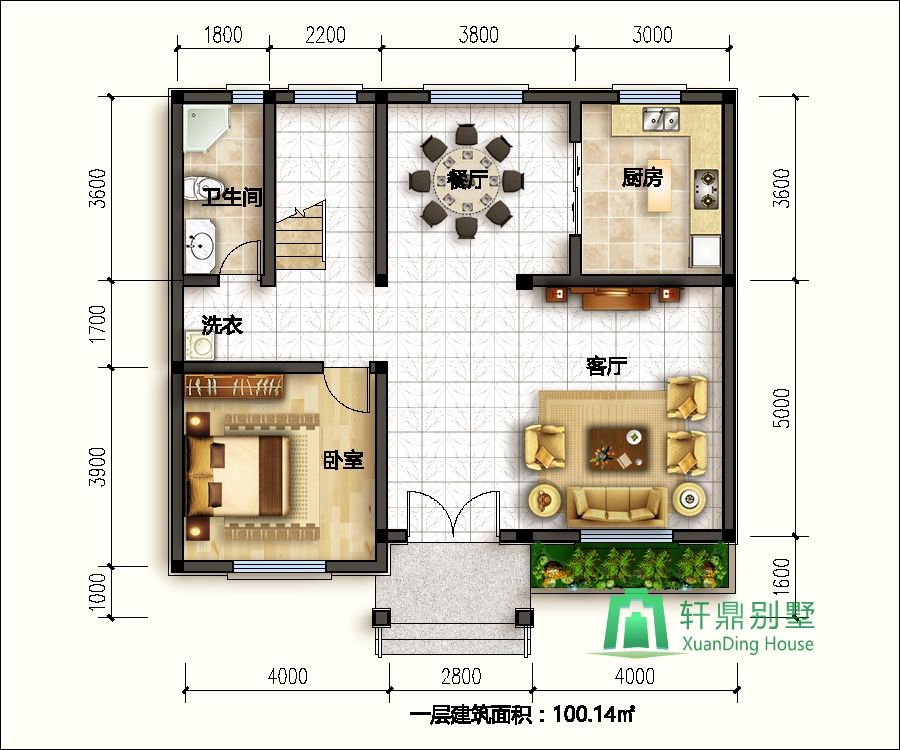

一層平面圖：

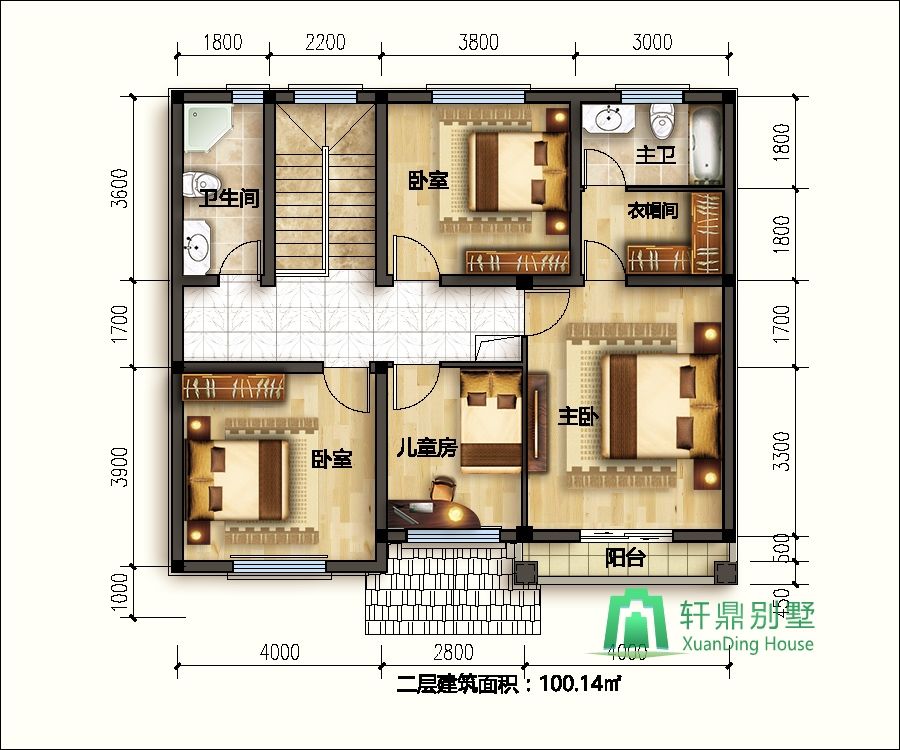

二層平面圖：

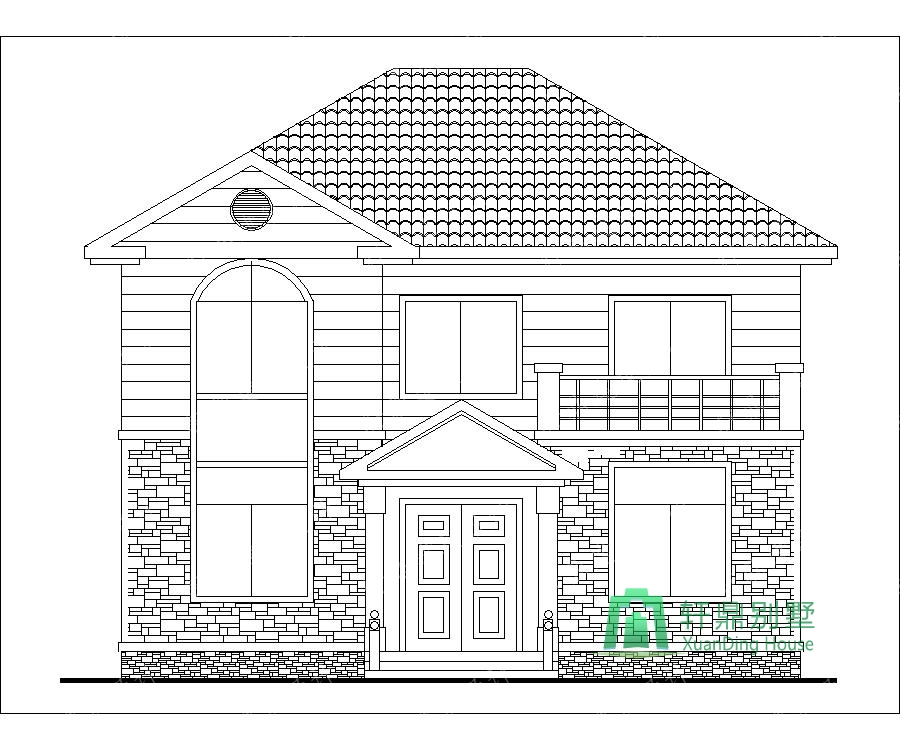

正立面圖：

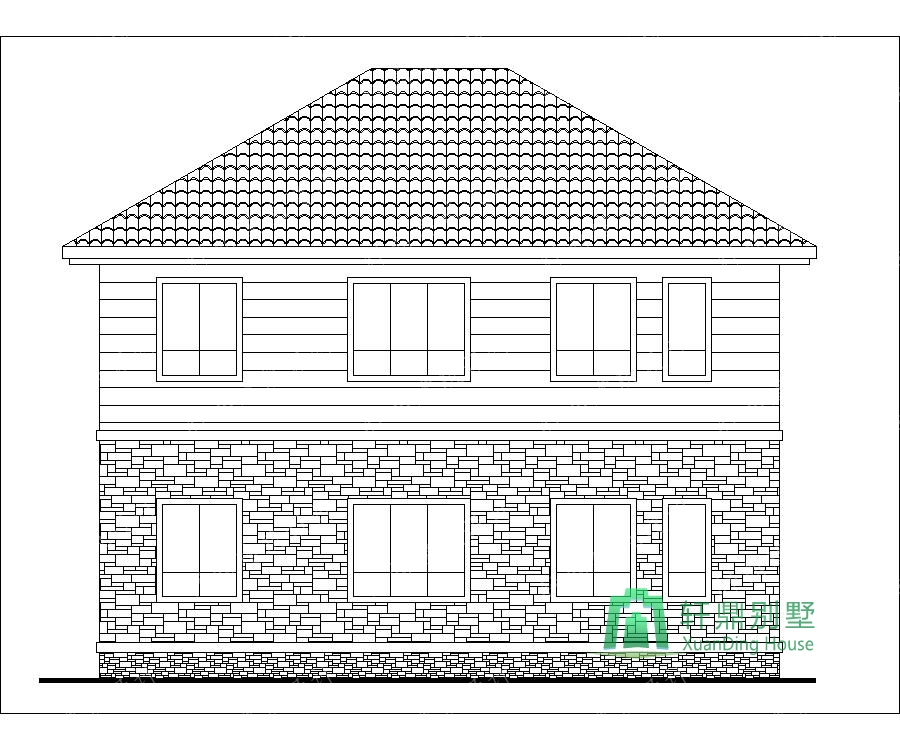

背立面圖：

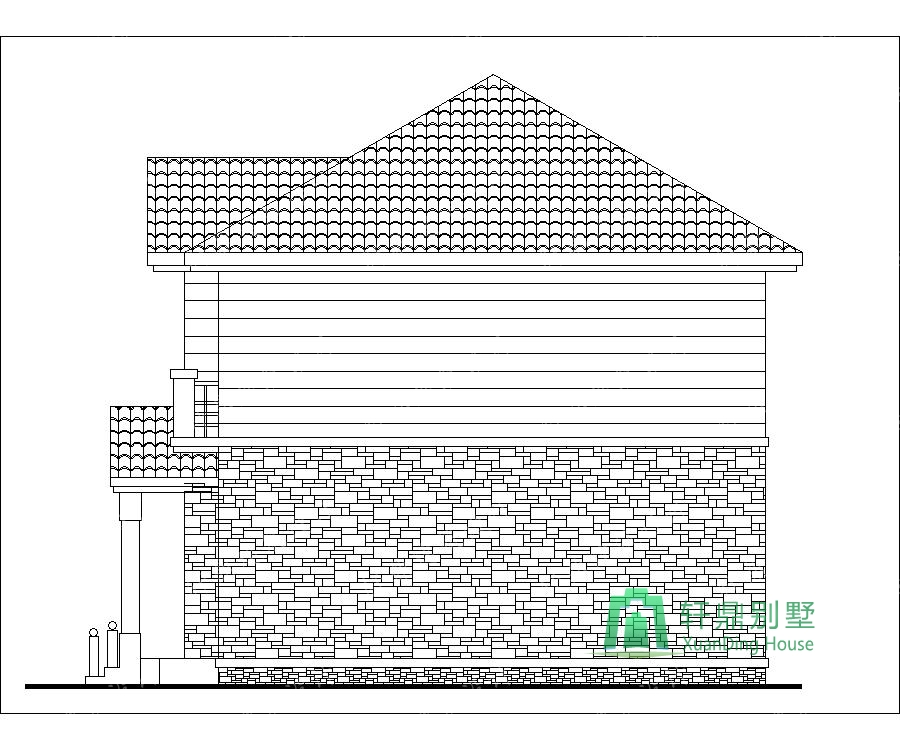

左立面圖：
右立面圖：

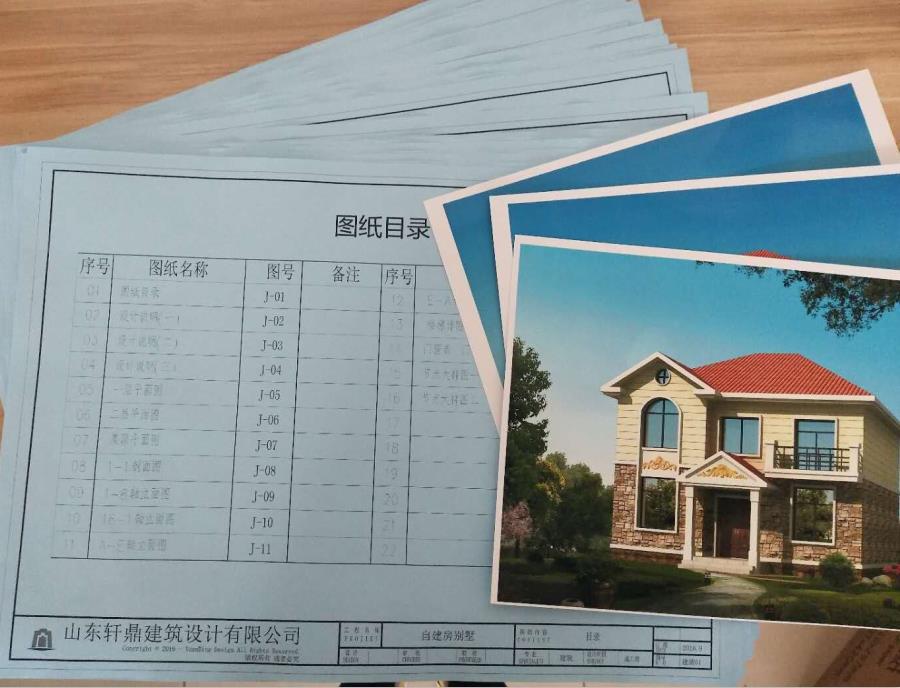

圖紙實拍：
全國范圍內包郵
