圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
河南南陽高總歐式三層自建房設計案例。高總宅基地11*13左右，聯系我們的時候，高總的地基已經做的差不多了，但由于工人沒有圖紙，所以后續也就增加了難度。高總通過朋友的介紹，電話聯系了客服，講明了原因以及設計需求。時間非常的緊，地基已做好，局限性也變多了，設計師立馬開始設計。別墅外觀以常見的米黃色為主調，底部是相互呼應的褐色真石漆。大氣的方形柱設計，美觀好看。二樓三樓均有露臺，陽臺設計，延伸室外休閑空間。軒鼎小編提醒廣大正準備建房的朋友，一定要提前準備好施工圖紙在建房哦，很多施工方七拼八湊的施工，建出來的別墅造型五花八門，后期在設計調整也十分麻煩哦。這棟別墅非常適合一家人居住，含全套施工圖紙，圖紙齊全，請放心購買。
設計功能：
☑ 占地尺寸：11*14.5米
☑ 占地面積：140.98㎡
☑ 建筑面積：388.58㎡
☑ 建筑結構：框架結構
☑ 造價估算：39-44萬
☑ 一層建筑面積（包含外墻）：157㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：13.546米，建筑面積：388.58平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.9米，二層層高3.6米，三層層高3.3米。

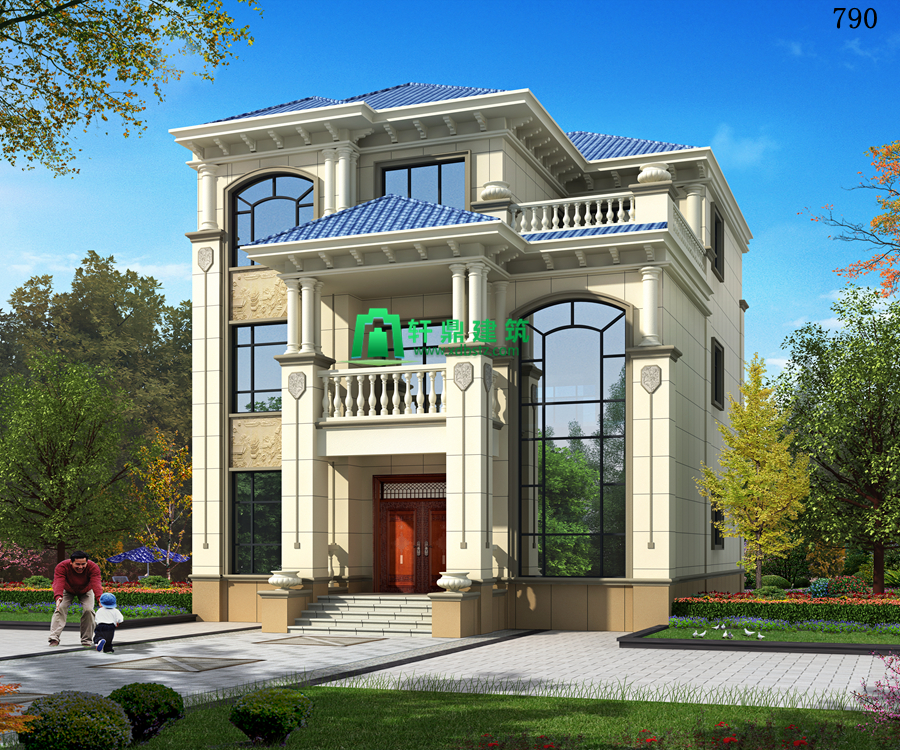

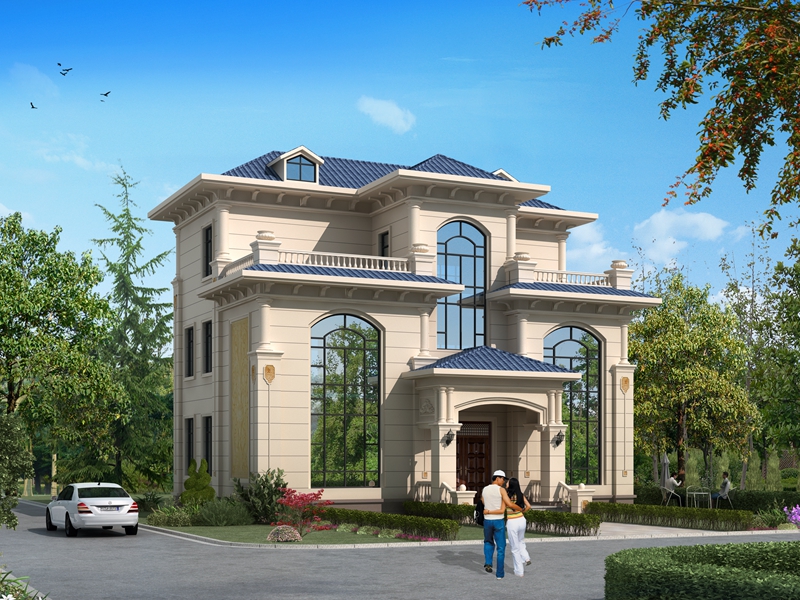

后期效果圖：

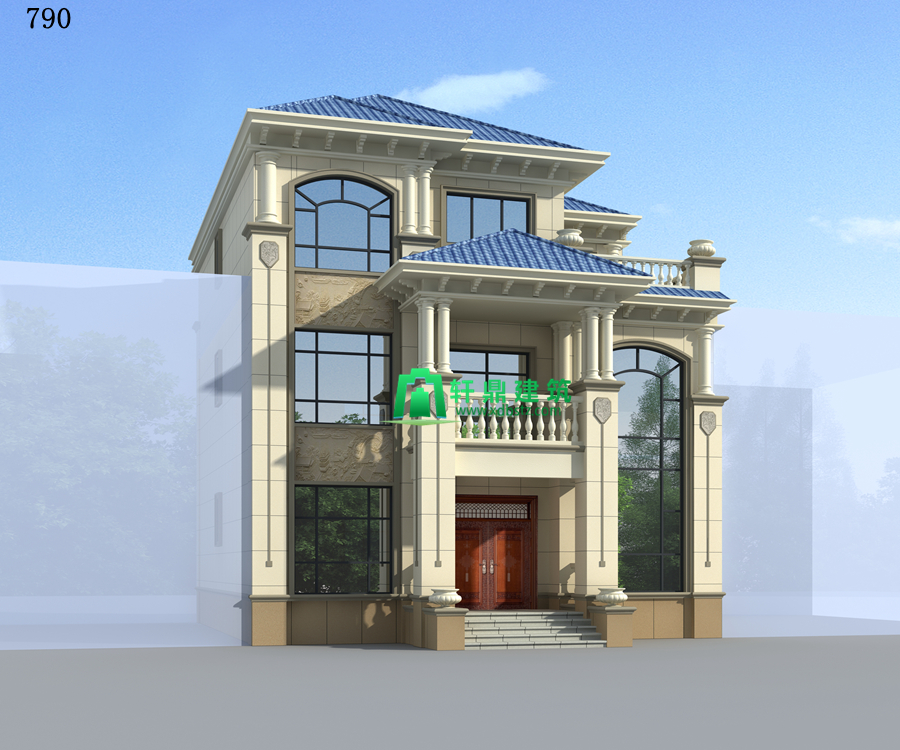

側面效果圖：

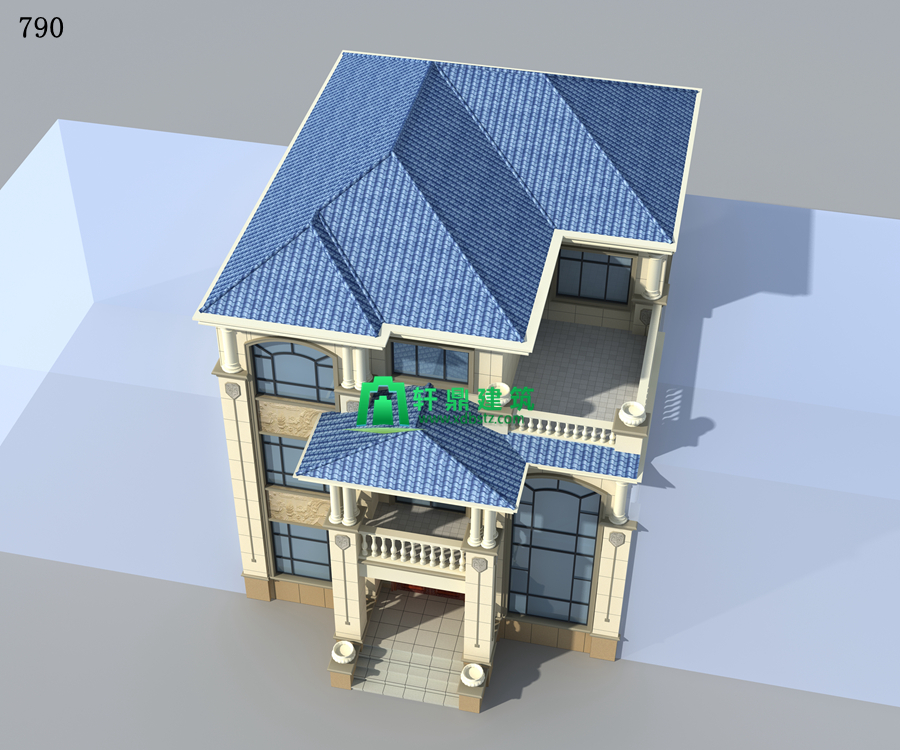

俯視效果圖：

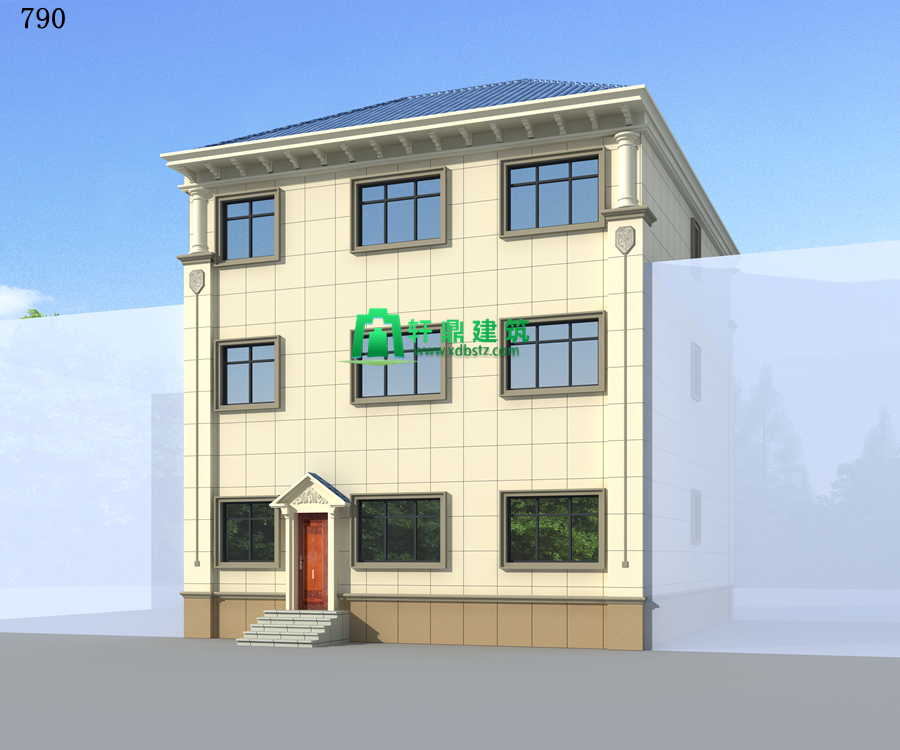

背面效果圖：

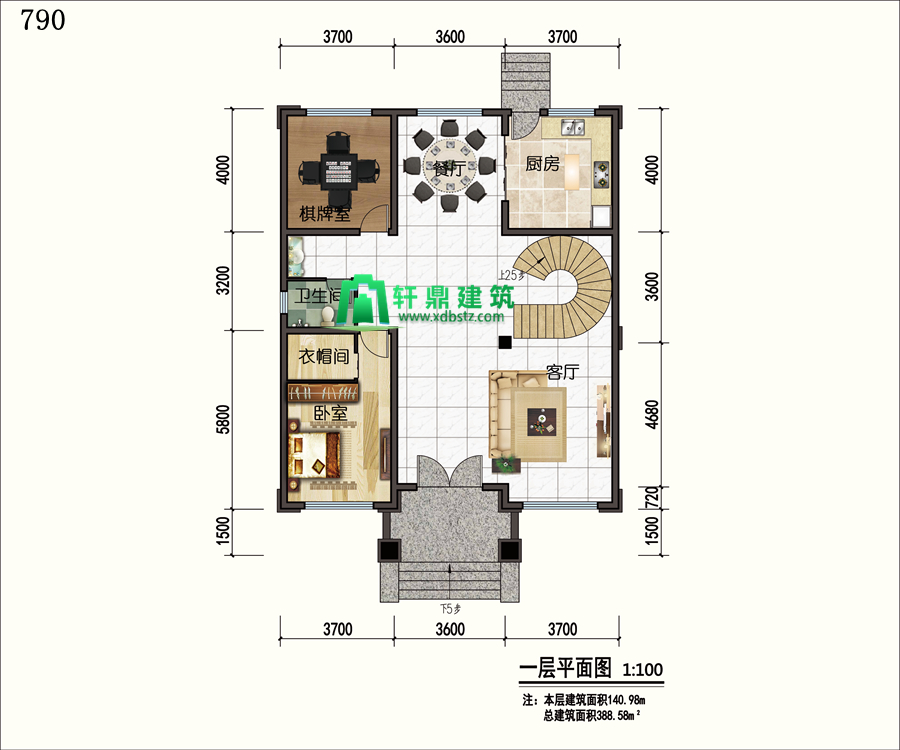

一層平面圖：設有客廳，臥室+衣帽間，衛生間，棋牌室，廚房，餐廳。廚房和餐廳相連，不僅用餐方便，也有利于油煙的排放。廚房單獨設有后門，方便處理生活垃圾，也達到了更有效的通風效果。一樓的房間留給老人用，不僅衛生間離的近，也減少老人來回爬樓梯的不方便。
二層平面圖：設有起居廳，臥室+衣帽間，衛生間，次臥*2，陽臺。臥室+衣帽間不僅滿足日常的洗漱需求，也給家人帶來了舒適生活。兩間次臥滿足客人的住宿。陽臺晾曬衣物方便。

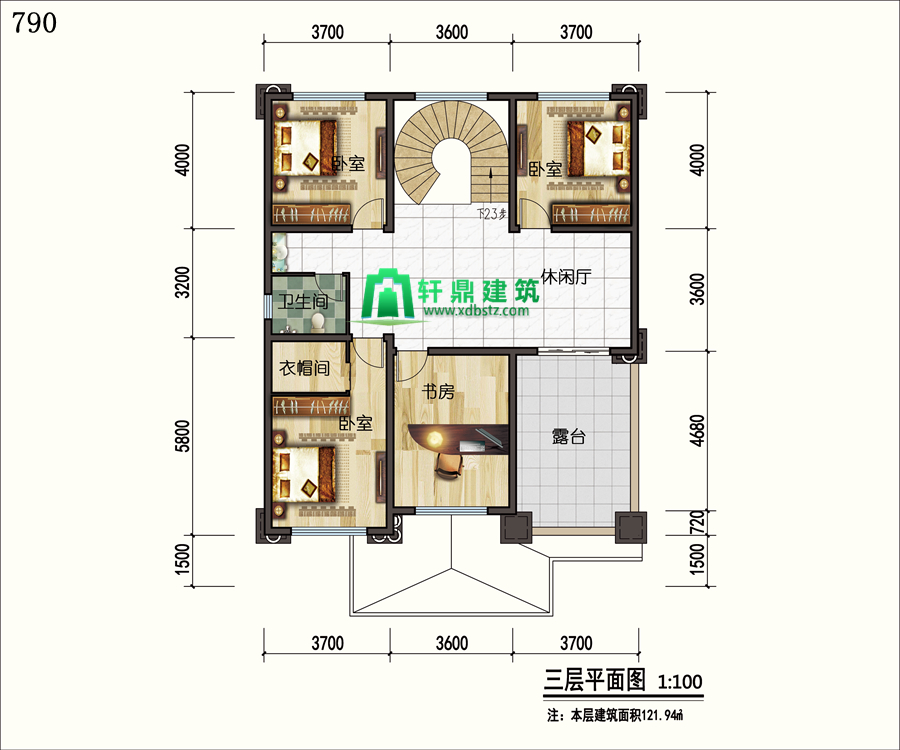

三層平面圖：設有起居廳，臥室+衣帽間，衛生間，次臥*2，書房，露臺。三樓的布局和二樓基本相同，多了一間書房，可給家里的孩子打造舒適的學習場所。露臺不僅滿足日常晾曬，還可種一些花草，周末和朋友露臺燒烤小聚也是不錯的體驗。

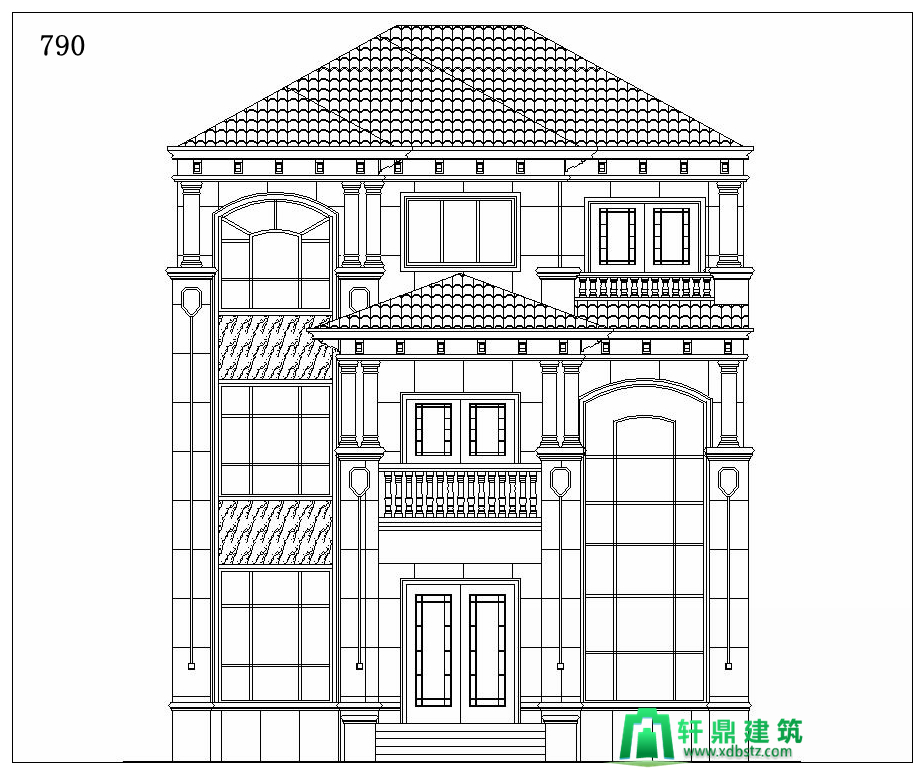

正立面圖：

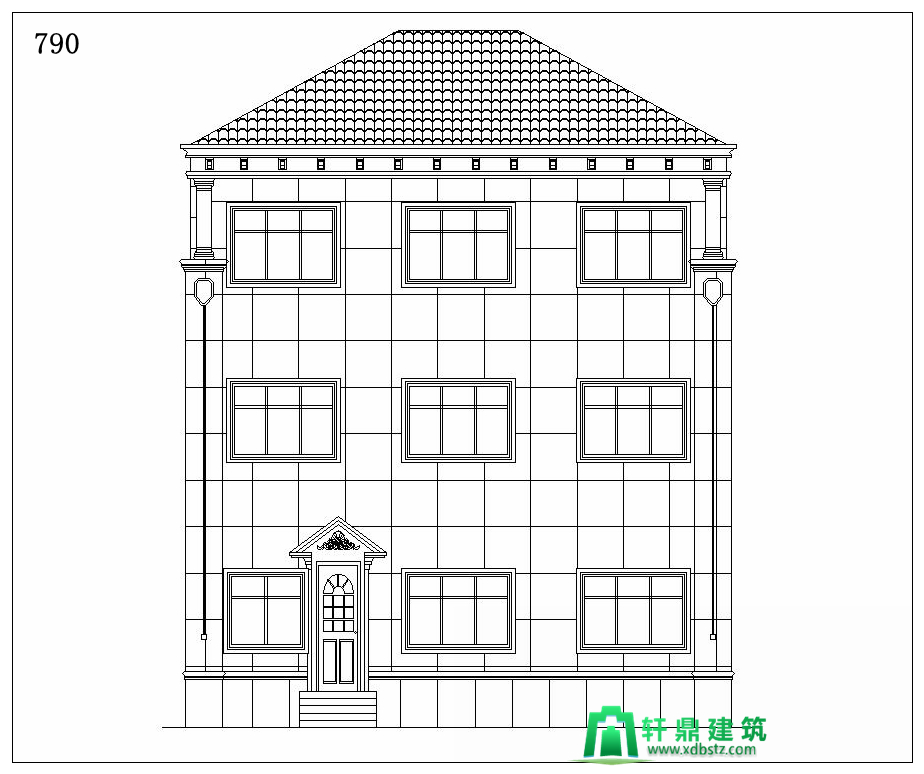

背立面圖：

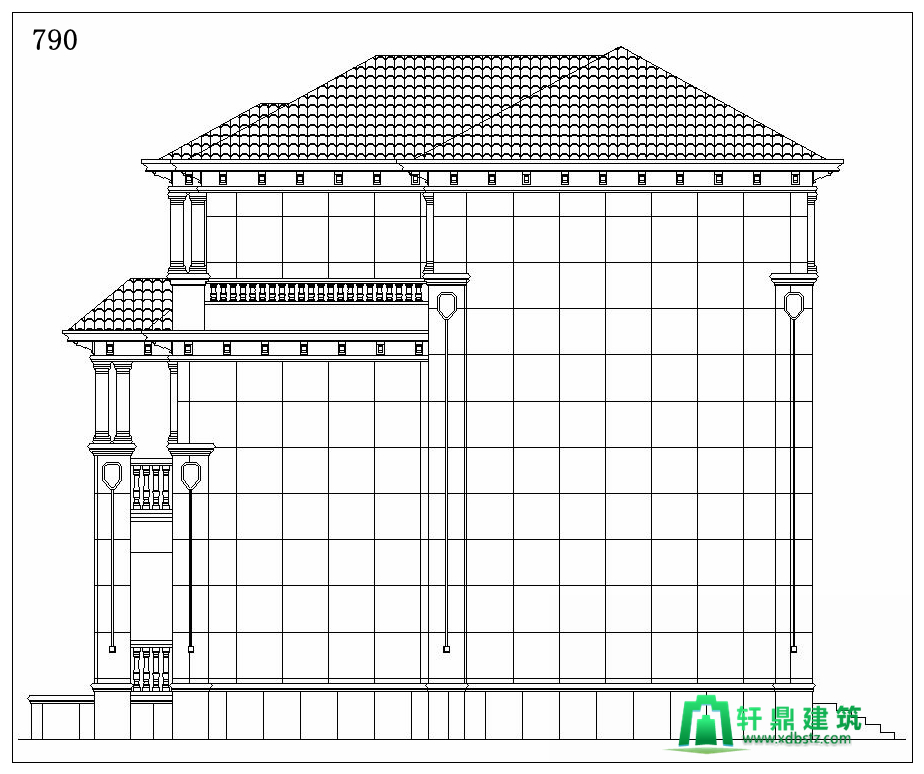

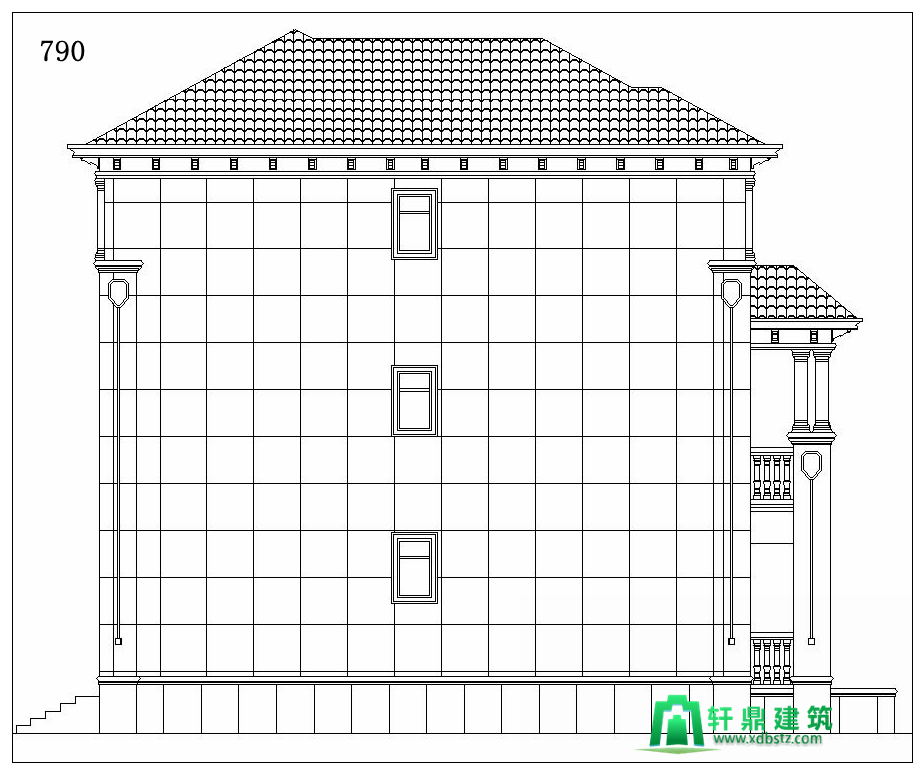

左立面圖：
右立面圖：
