圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
湖南岳陽季總占地150平三層鄉村自建房。季總通過朋友介紹聯系到軒鼎建筑。需要一套三層的設計圖，看多軒鼎網站比較多的款式，和家人溝通后，決定還是根據自家的宅基地情況量身定制。施工隊施工起來也輕松很多。這款別墅為歐式風格。配色比較經典。是大家常見的紅黃搭配。一層為黃色文化石搭配二三層的涂料。窗戶和門樓都是半弧形設計，凸顯別墅的大氣質感。背面與前面相互輝映。是一款中高端的設計方案。
設計功能：
☑ 占地尺寸：12.9*11.4米
☑ 占地面積：151.70㎡
☑建筑面積：412.06㎡
☑ 建筑結構：磚混結構
☑ 造價估算：41-45萬
☑ 一層建筑面積（包含外墻）：151.70㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.260米，建筑面積：412.06平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米,三層層高3.3米。
后期效果圖：
背面效果圖:

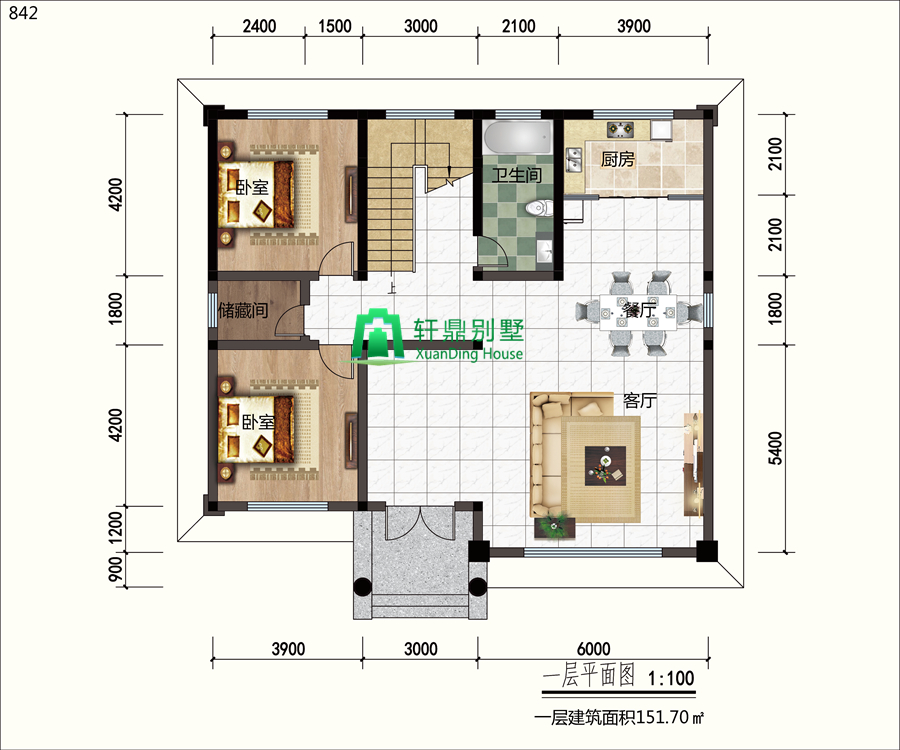

一層平面圖：客廳，廚房，餐廳，臥室，衛生間，儲藏間。兩間臥室，一間長輩房一間客房。帶有一間小的儲藏間，收納日常雜物，很是方便。衛生間空間比較大， 后期可做干濕分離。

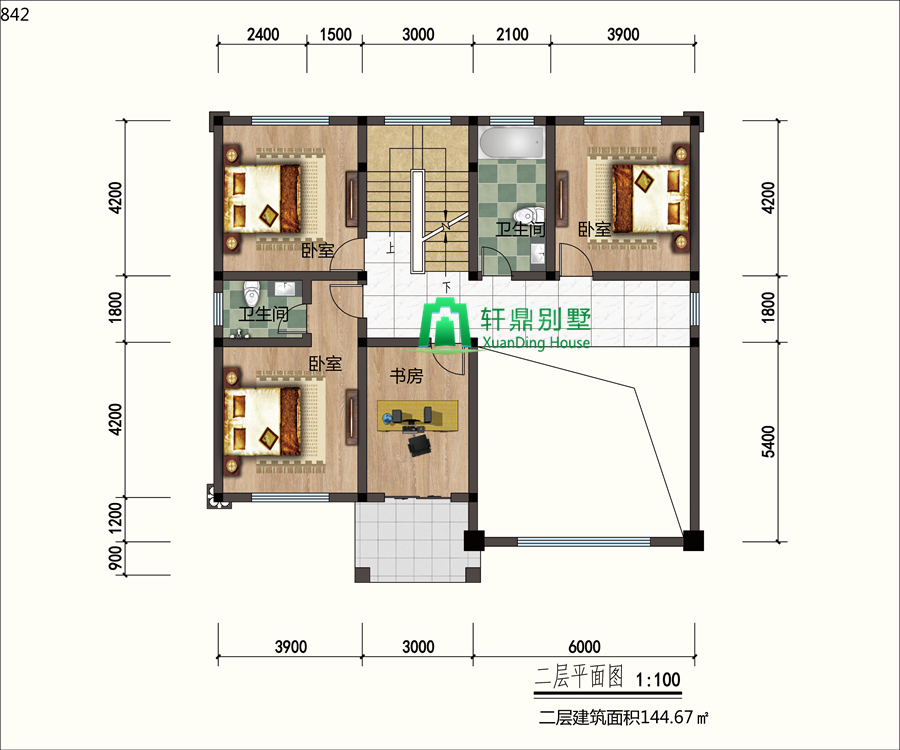

二層平面圖：臥室，書房，衛生間，陽臺。三間臥室的設計，一種一間帶有套衛，可做主臥。為業主提供方便的生活。書房帶有陽臺的設計，工作之余，眺望遠方，放松身心。

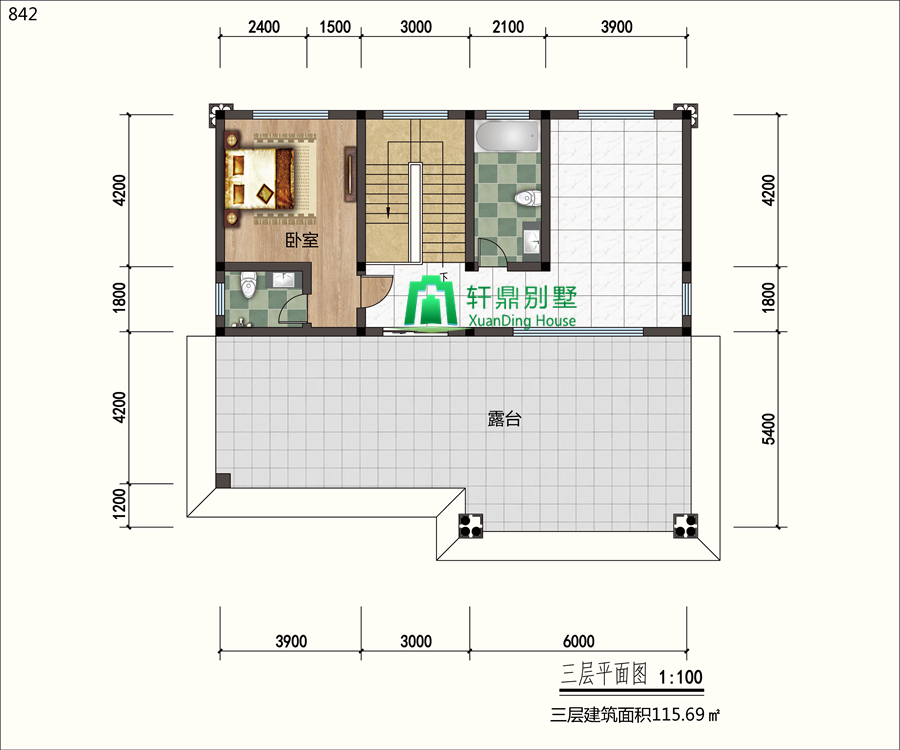

三層平面圖：臥室，衛生間，露臺。三樓以休閑娛樂為主。一間臥室，平時朋友來訪多的時候，方便留宿。大露臺不僅延伸了面積，還起到了休閑娛樂的用處。

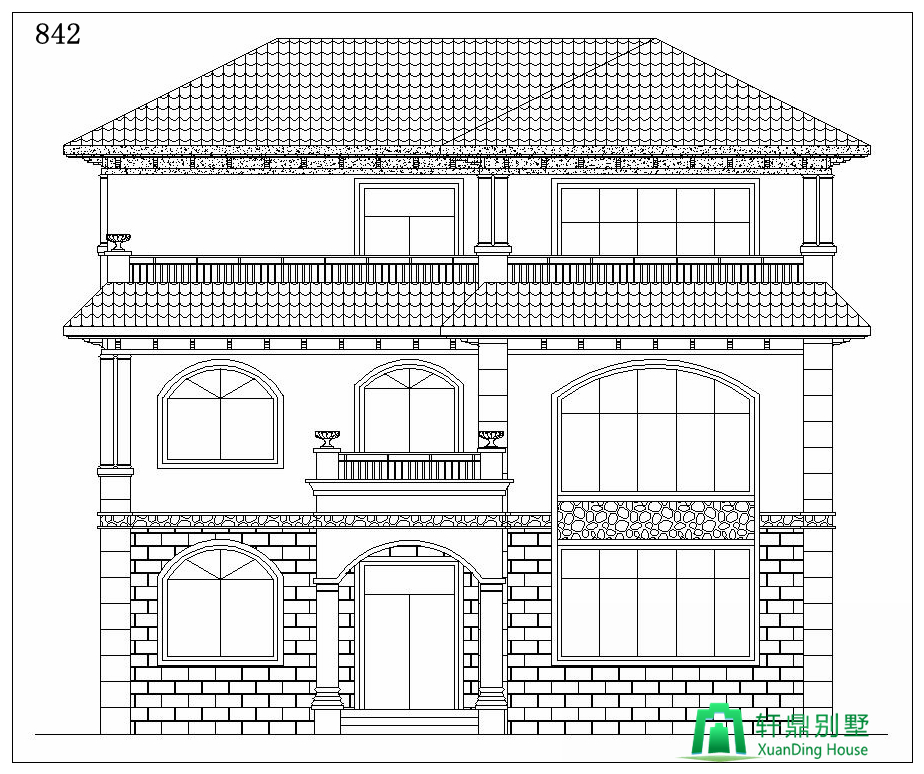

正立面圖：

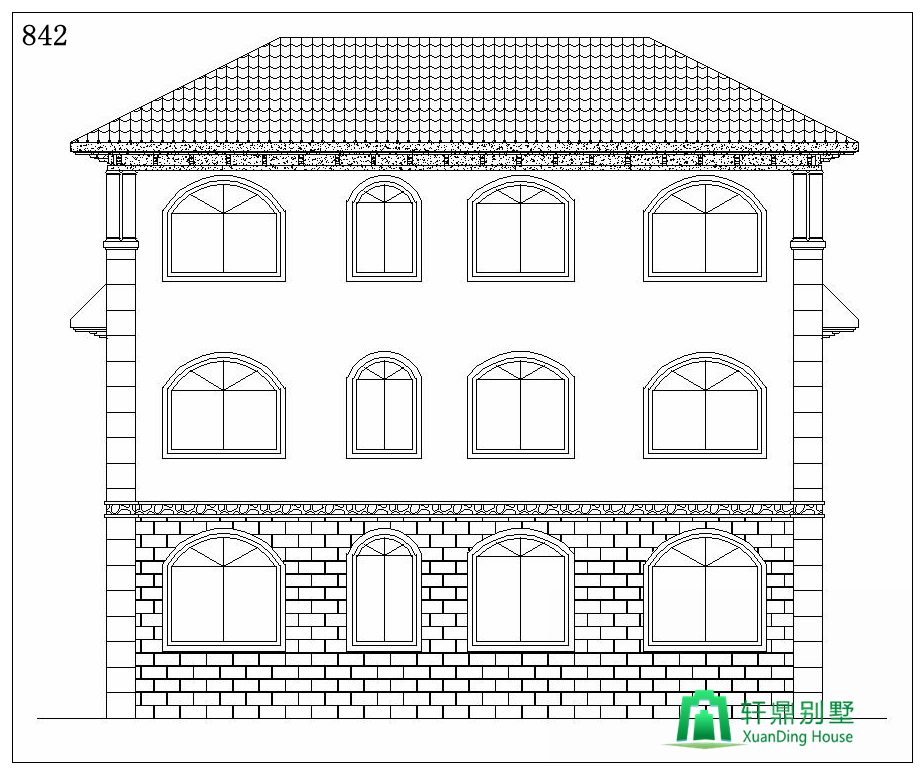

背立面圖：

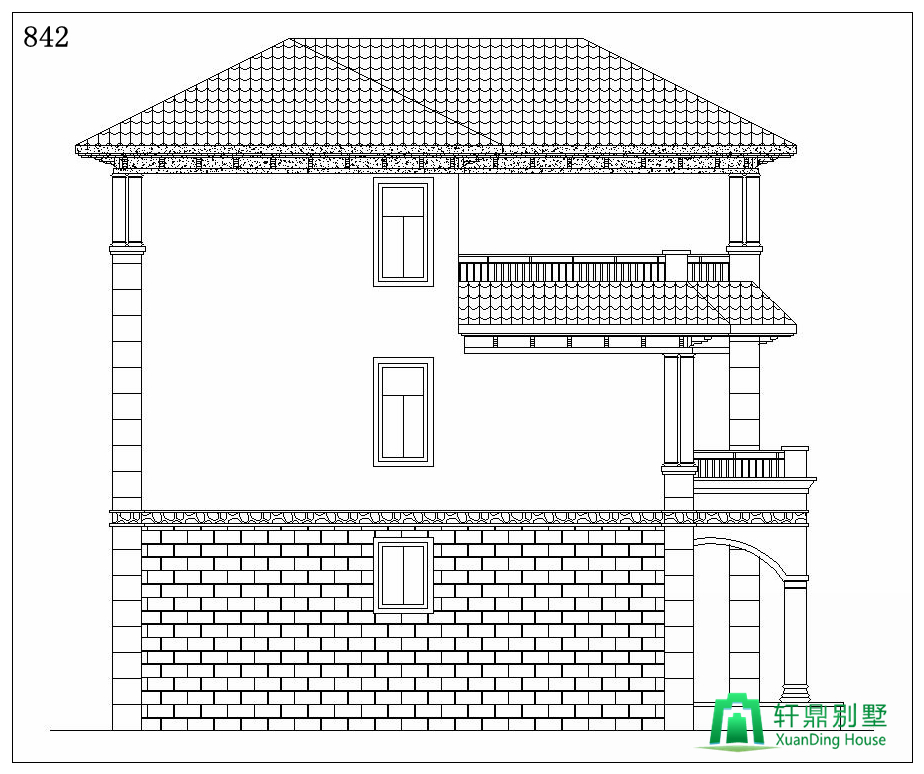

左立面圖：

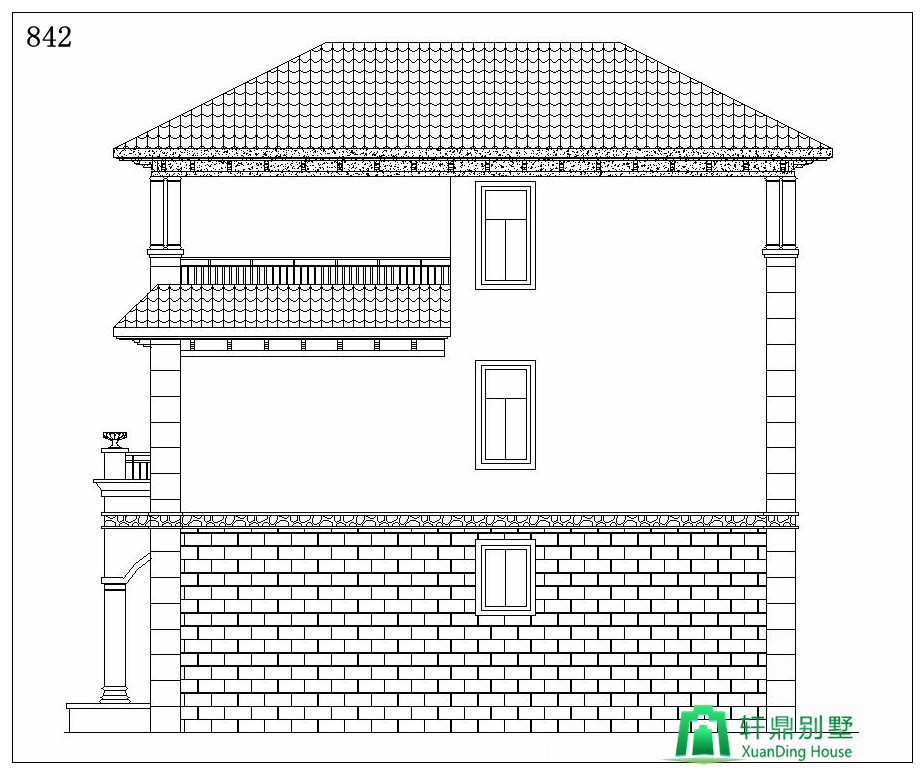

右立面圖：
