圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
河南許昌孫總12.06*11.8米三層歐式自建房。本款房屋外觀為暖色系歐式風格。外立面簡約大氣，沒有繁瑣的設計， 簡單干凈。外墻采用黃色真石漆噴繪，搭配三樓深褐色面磚，在以相近色系的磚瓦鋪設，相呼應，具有極強的設計感。超大落地窗的設計，讓室內更加明亮，視野更加開闊。在家里盡顯外界自然美景。二三樓均設有露臺，二樓可搭花架，又是一番新景色。這棟別墅充滿簡單干凈的氣質，非常的適合占地145左右的業主朋友們建造。
設計功能：
☑ 占地尺寸：12.06*11.8米
☑ 占地面積：145.05㎡
☑建筑面積：371.45㎡
☑ 建筑結構：磚混結構
☑ 造價估算：37-42萬
☑ 一層建筑面積（包含外墻）：145.05㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.800米，建筑面積371.45平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.8米，二層層高3.3米，三層層高3.3米。

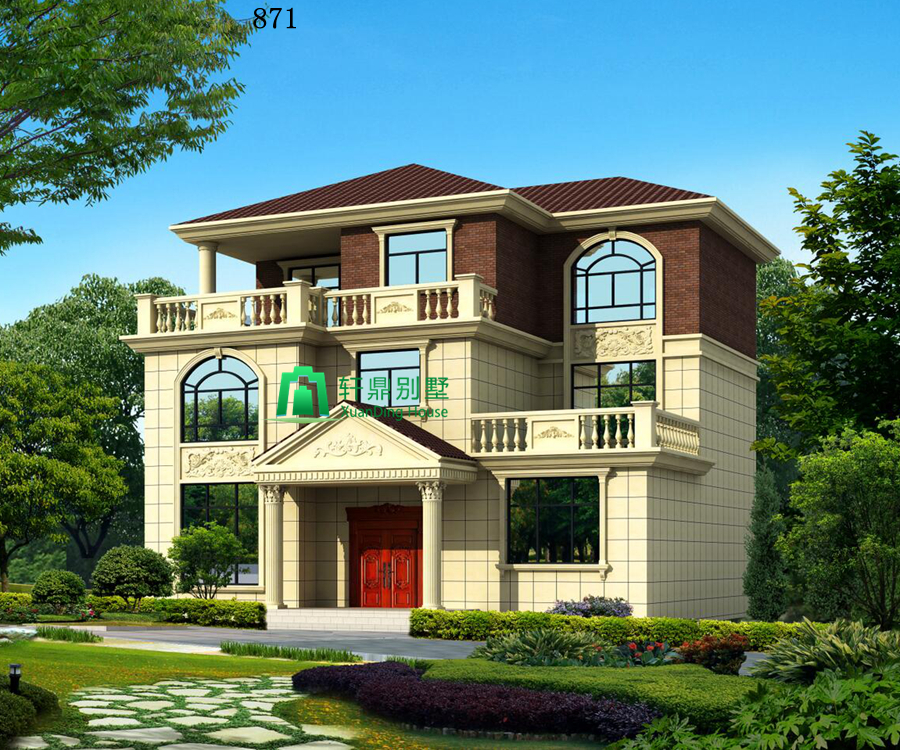

后期效果圖：

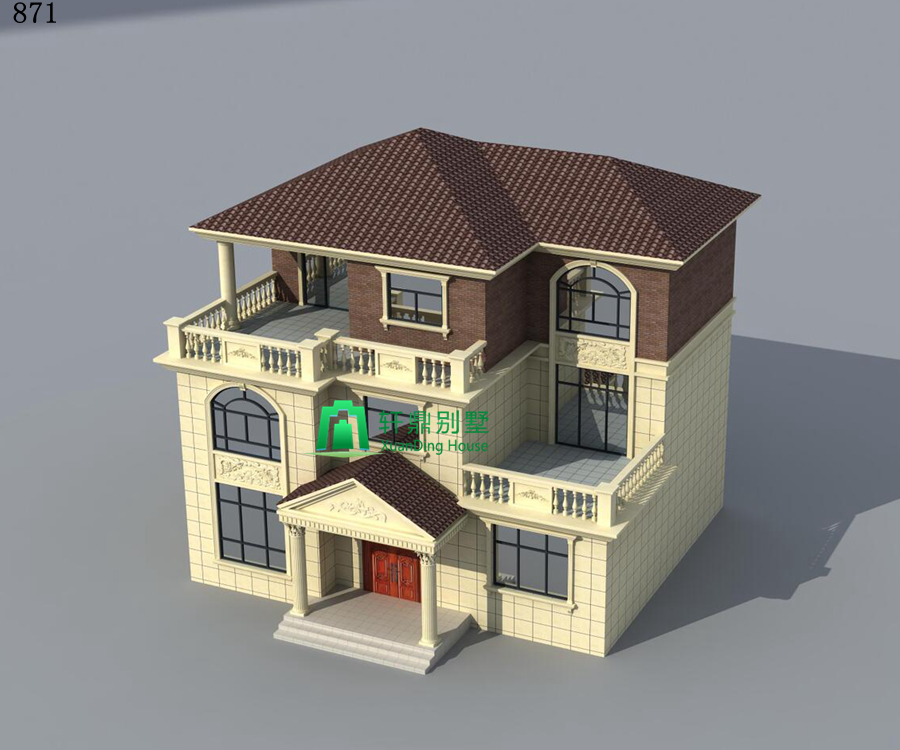

俯視效果圖：

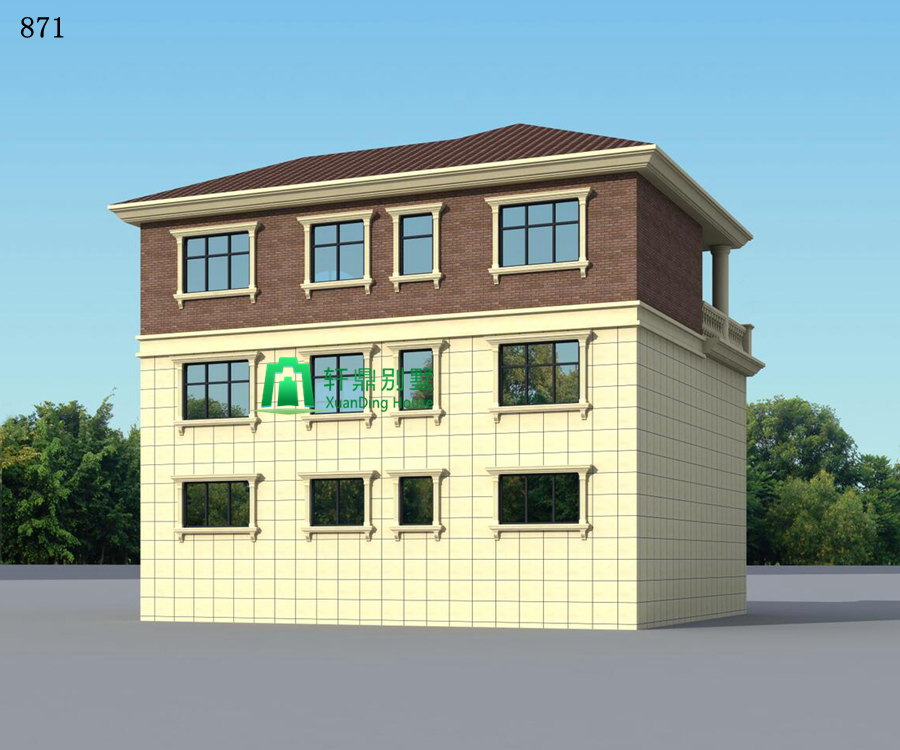

背面效果圖：

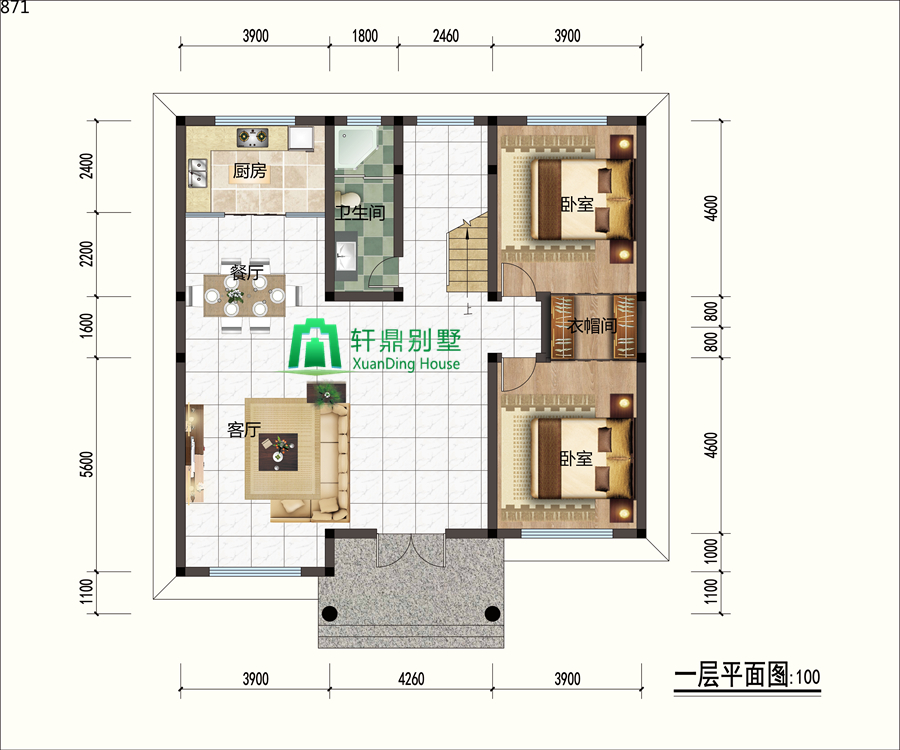

一層平面圖： 客廳，餐廳，廚房，衛生間，臥室，衣帽間。超大客廳設計，空間寬闊。餐廚相連，就餐方便。兩間臥室相連衣帽間，滿足日常的起居生活。

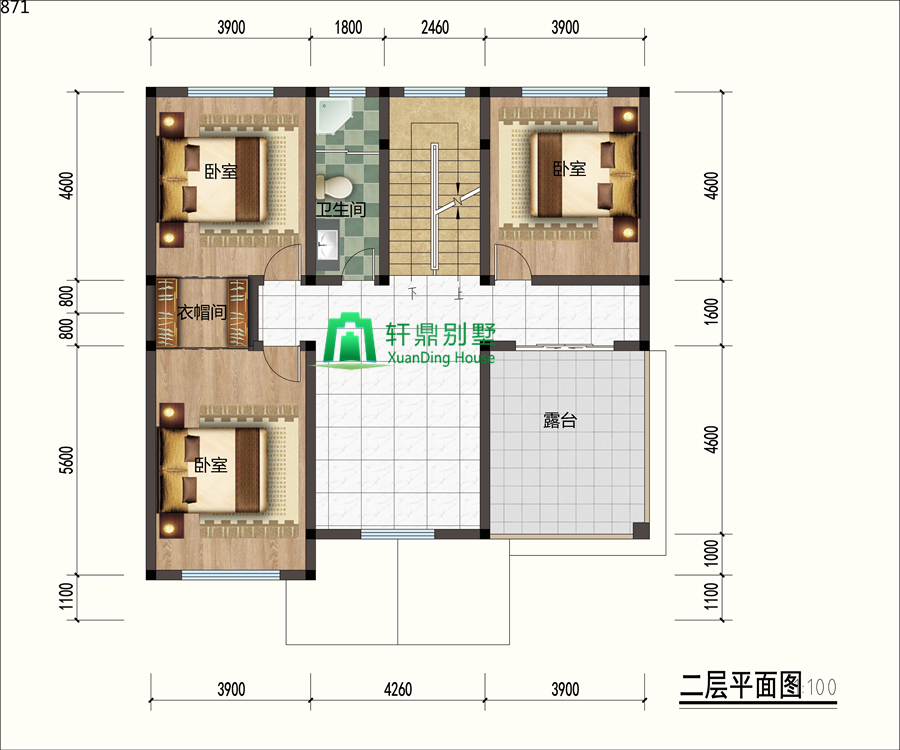

二層平面圖： 客廳，臥室，衣帽間，衛生間，露臺。三間臥室+衛生間+露臺。提高生活質量，也提供了更加優越的通風效果。可搭建木架，不僅美觀好看，還可晚飯后乘涼。

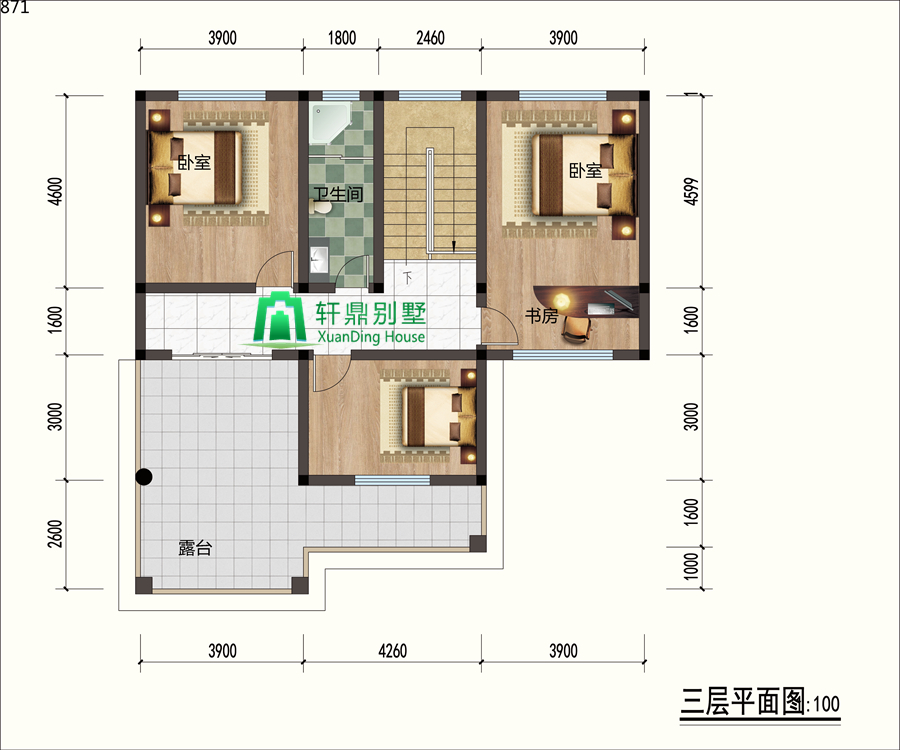

三層平面圖：客廳，臥室，衛生間，書房，露臺。臥室書房一體，增大了空間面積，也設立了學習的地方，非常便捷。觀景露臺，為家人聚餐提供方便，也滿足戶外燒烤的想法。

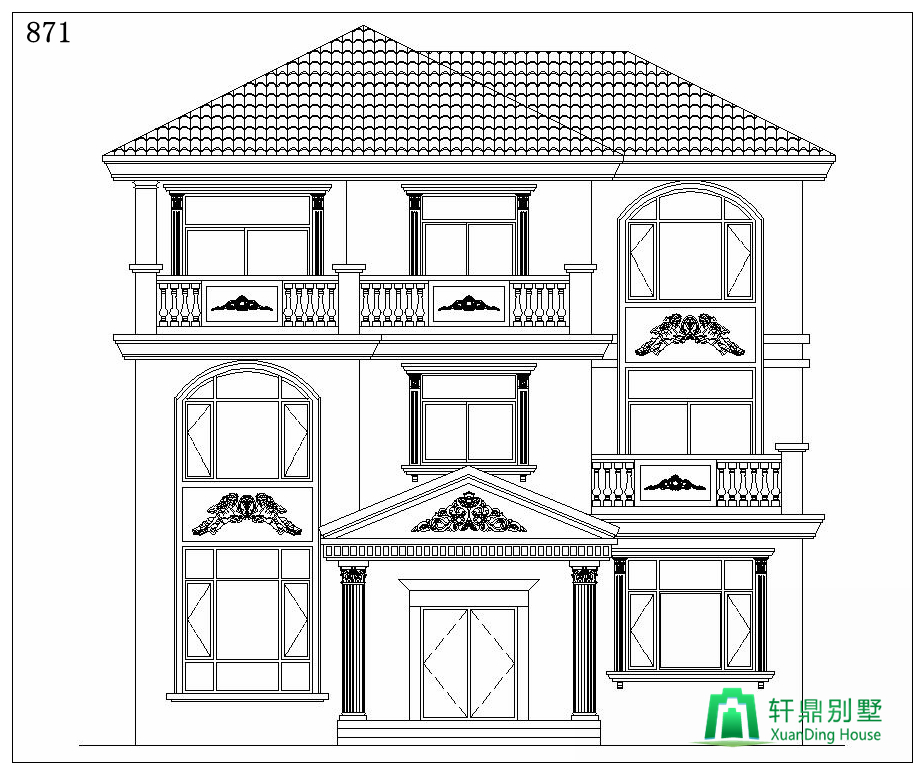

正立面圖：

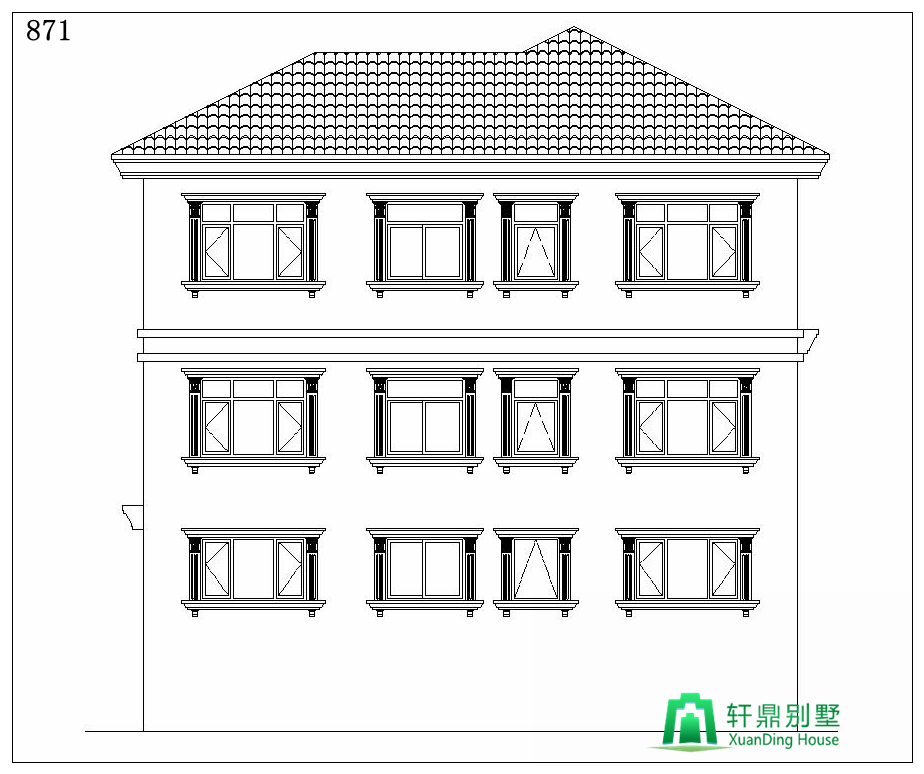

背立面圖：

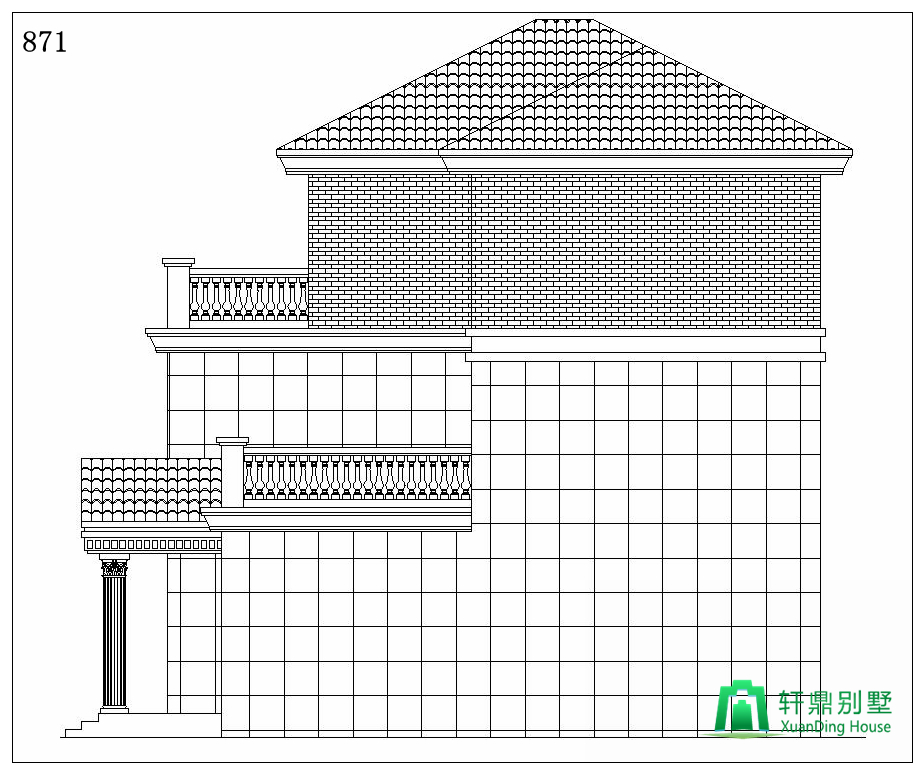

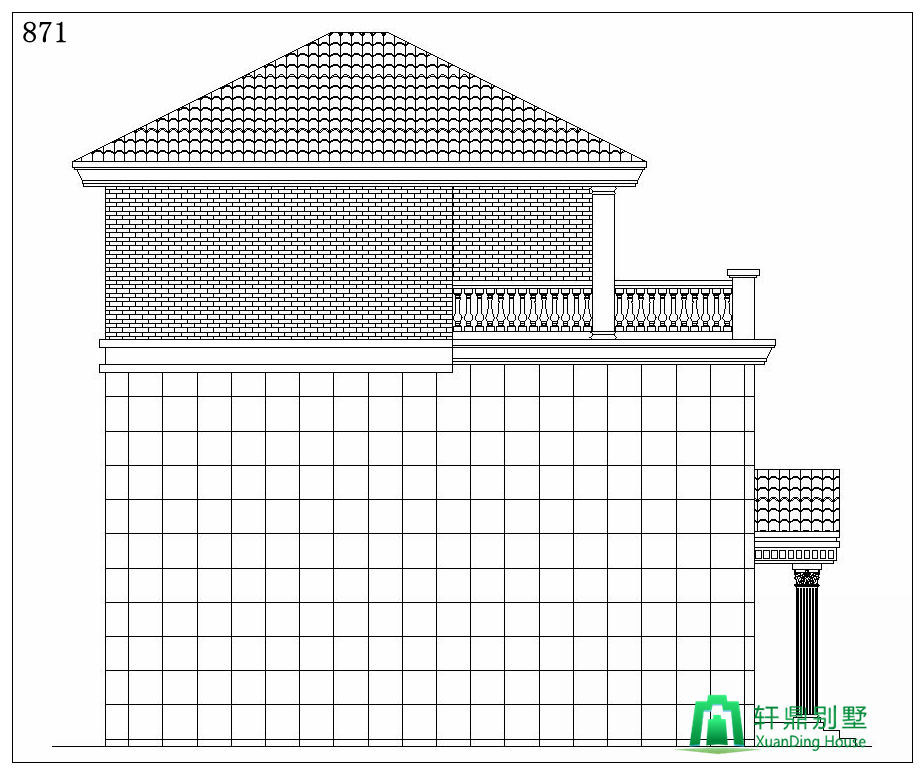

左立面圖：
右立面圖：
