圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
河南商丘梁總13.6*12.6米農村三層復式別墅設計圖。梁總在江蘇工作，想在商丘老家蓋棟三層洋房。同事剛好也是在我們軒鼎建筑設計的房屋圖紙，便推薦了梁總。在設計溝通過程中，梁總有很多好的想法，再結合設計師的多年設計經驗，呈現完美的設計稿。摒棄了落地窗的設計，改為了三連排長形窗戶，整體效果上更加柔和。二樓露臺搭上木架，又是另一番的風味。提升整個別墅的格調。背面方形窗戶設計，使別墅更加通透，明亮。小編非常喜歡此款設計。
設計功能：
☑ 占地尺寸：13.6*12.6米
☑ 占地面積：175.88㎡
☑建筑面積：436.68㎡
☑ 建筑結構：磚混結構
☑ 造價估算：44-49萬
☑ 一層建筑面積（包含外墻）：175.88㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：13.360米，建筑面積436.68平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。
后期效果圖：
俯視效果圖：
背面效果圖：

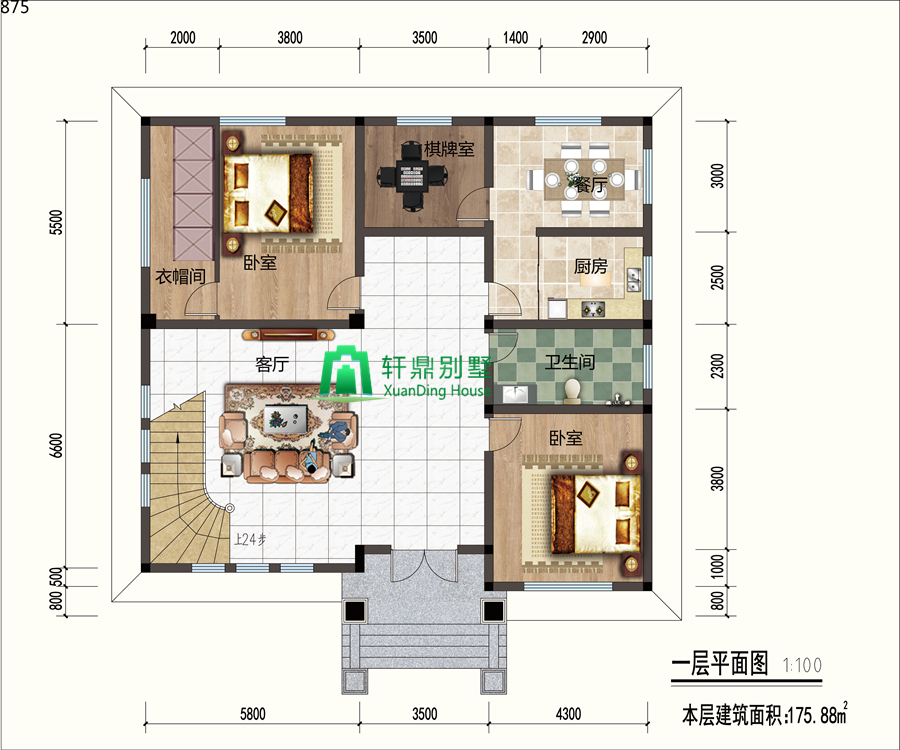

一層平面圖： 客廳，臥室，衣帽間，衛生間，廚房，餐廳，棋牌室。進門左側是挑空客廳，增強室內通透感。餐廚一體，用餐方便。棋牌室和餐廳相連，便于飯后家庭娛樂活動，豐富居家生活。長輩臥室設計面積較大，帶有衣帽間，讓老人的生活更加的便捷舒適。

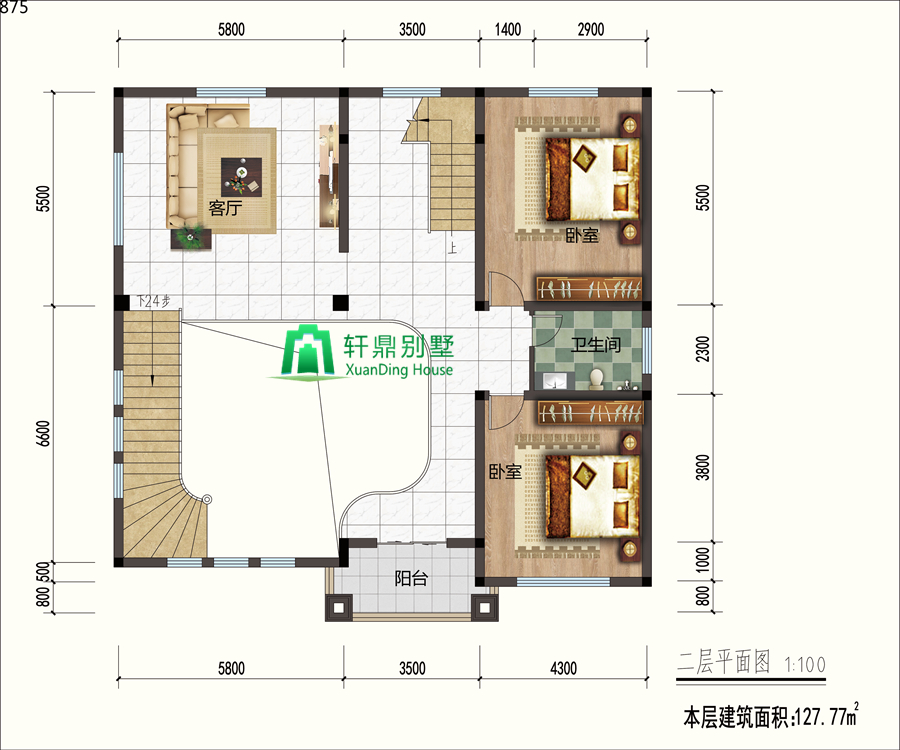

二層平面圖：客廳，臥室，衛生間，陽臺。帶有小的起居廳，和家人觀影聊天等。兩間臥室都是緊鄰衛生間，滿足一家人的生活需求。

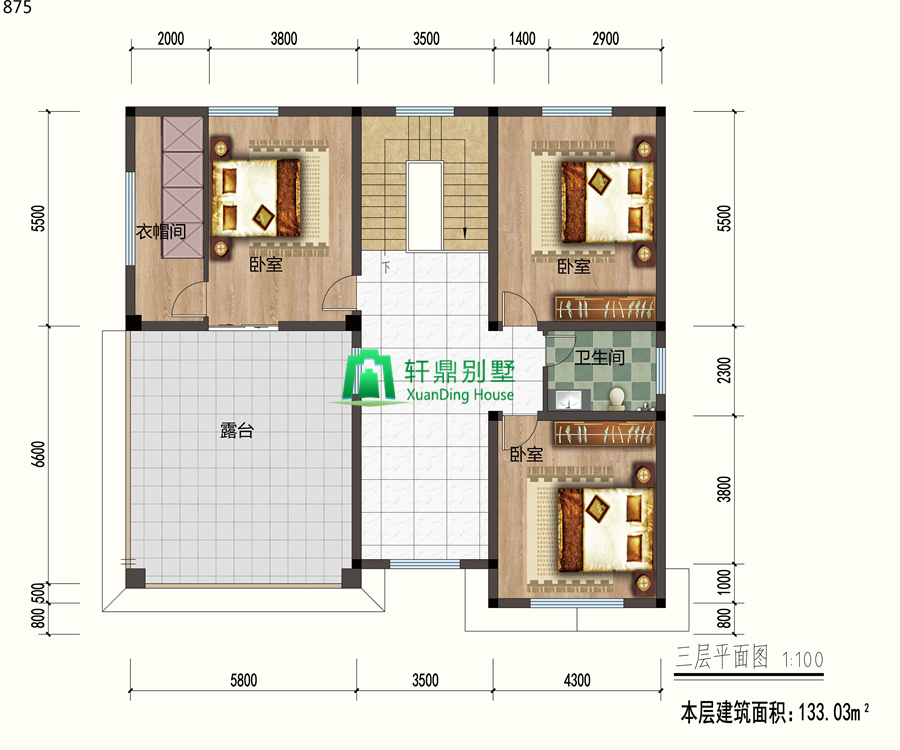

三層平面圖：客廳，臥室，衣帽間，衛生間，露臺。三間臥室+一衛生間，形成了寬敞的生活空間。獨立的 大露臺，延伸了室外的活動空間，讓家人的娛樂運動生活多樣豐富化。

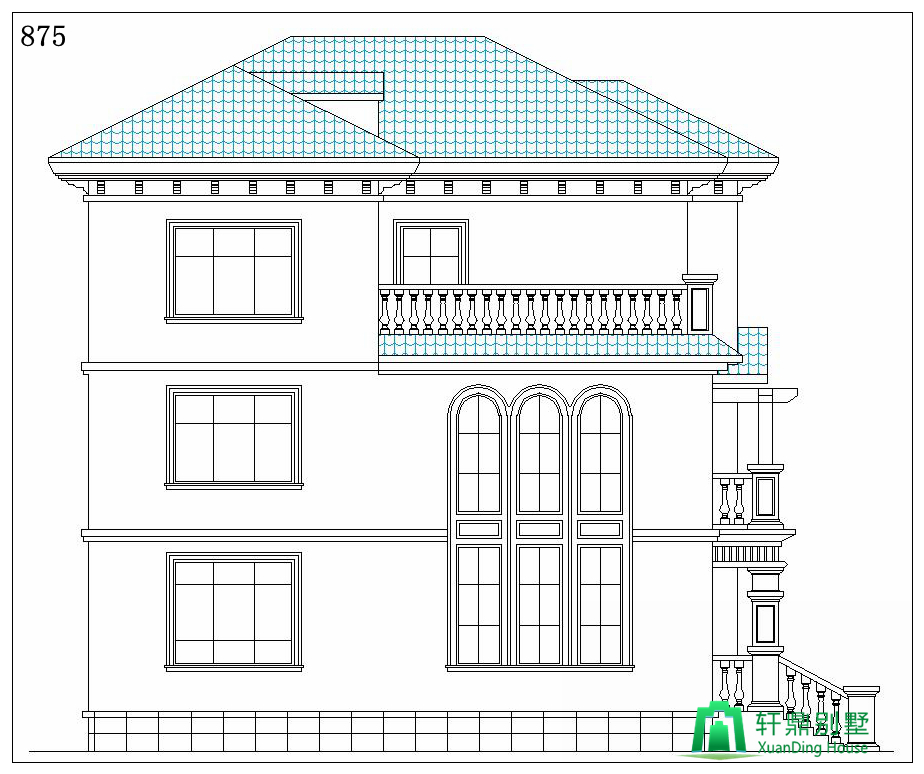

正立面圖:

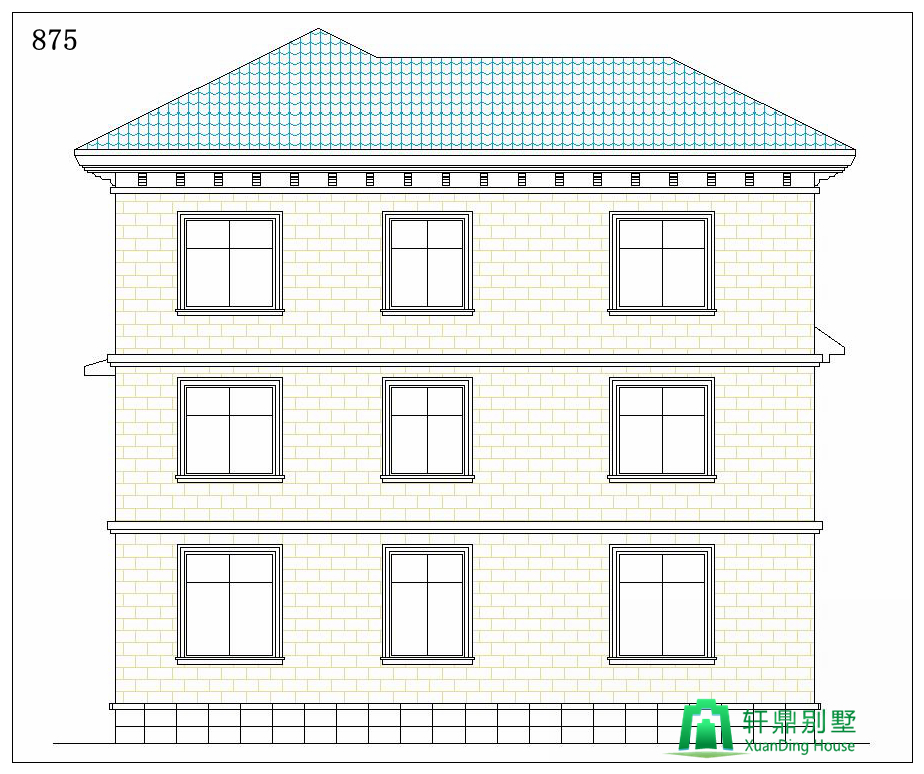

背立面圖：
左立面圖：
右立面圖：
