圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
浙江紹興錢總占地180平歐式自建房設計圖。設計圖外觀非常的漂亮大氣，采用歐式風格，外立面奶白色的真石漆加灰色琉璃瓦鋪設坡屋頂，門廊三根羅馬柱，甚是氣派。帶有地下停車的位置，以及單獨的健身房。妥妥的豪宅啊。每層帶有陽臺和露臺設計，上下層次協調。內部是復式結構，挑空客廳設計接待親朋倍有面子。圖紙齊全，請放心購買。
設計功能：
☑ 占地尺寸：11.5*14.9米
☑ 占地面積：180.66㎡
☑建筑面積：571.60㎡
☑ 建筑結構：框架結構
☑ 造價估算：69-76萬
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）13.662米，建筑面積571.60平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.75米，二層層高3.3米.三層層高3.3米。
后期效果圖：
地下室平面圖：車庫，儲藏室，酒窖，健身房，棋牌室。寬敞的儲藏空間，增加業主日常的雜物堆積擺放。健身區域，業主和家人的日常鍛煉，豐富日常生活。

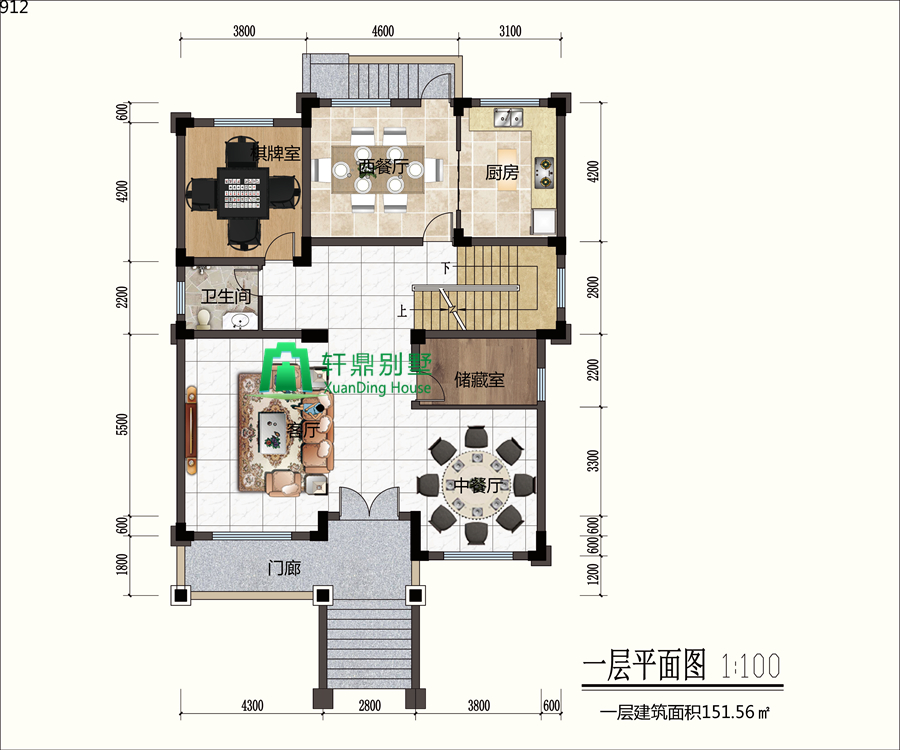

一層平面圖： 客廳，衛生間，棋牌室，廚房，餐廳，儲藏室。門廊進入戶內，右側是可容納多人就餐的圓桌設計，營造家庭聚會的快樂氛圍。左側是客廳，挑空的設計，讓客廳更加的高挑。廚房與西餐廳相連并帶有側門，方便進出。

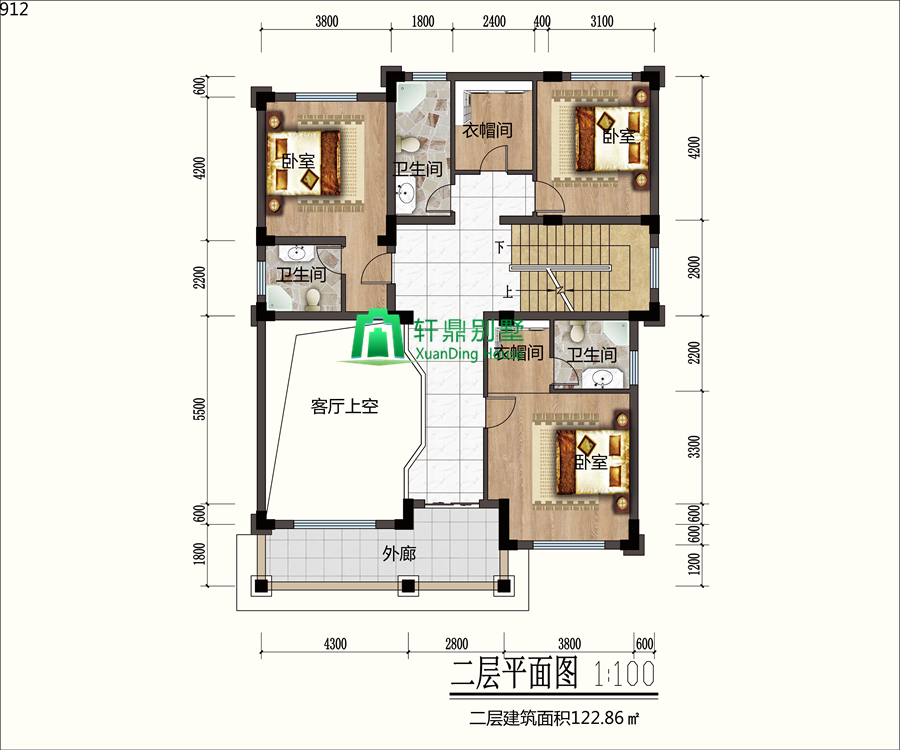

二層平面圖： 臥室，衣帽間，衛生間，外廊。三間臥室+三間衛生間，非常寬敞舒適的布局設計，內部設計也十分的通透。外廊的設計，滿足日常家人晾曬被褥的需求。

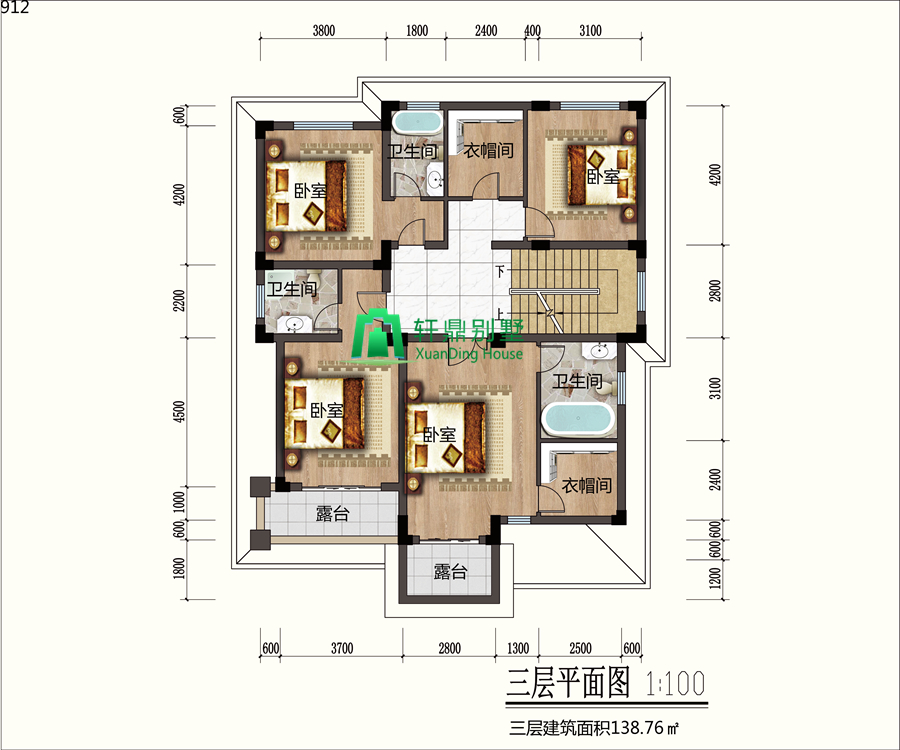

三層平面圖： 臥室，衛生間，衣帽間，露臺。進入三樓，是多間套房設計，每間都是配有衛生間+衣帽間組成。家人居住愜意舒適。

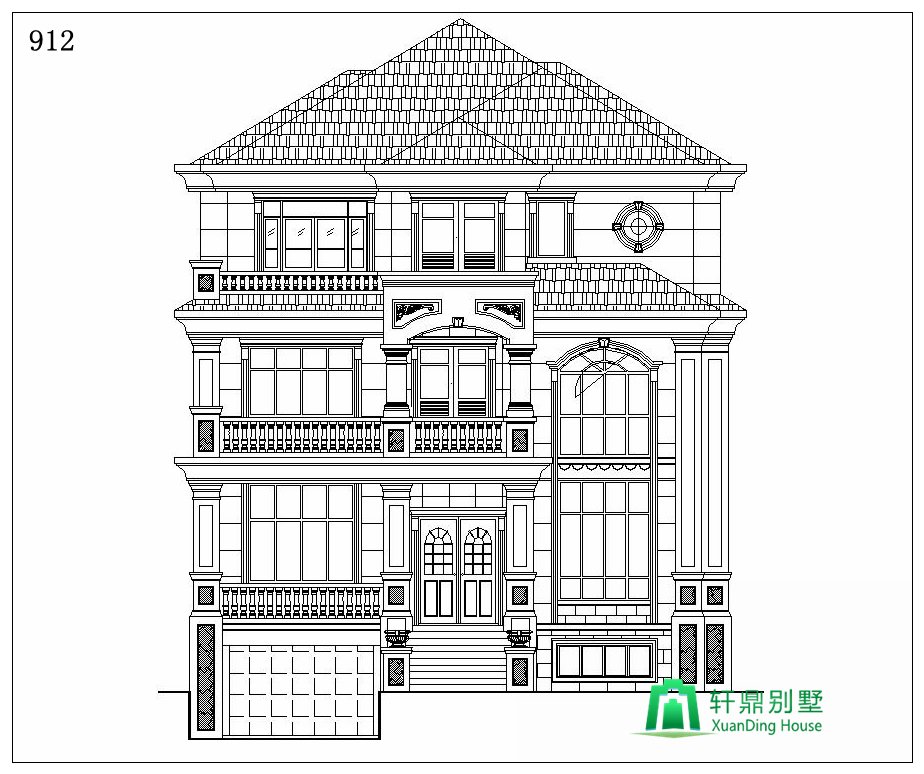

正立面圖：

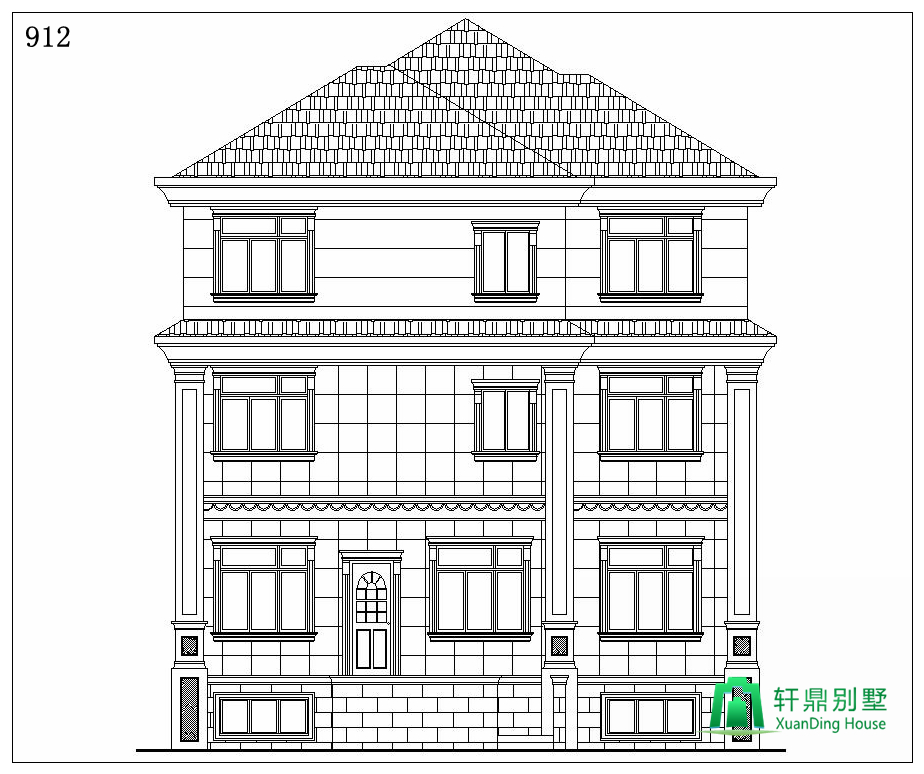

背立面圖：
左立面圖：
右立面圖：
全國范圍內包郵
