圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
四川吳總占地230平三層中式別墅設計施工圖。吳總非常喜歡中式建筑，吳總認為這樣風格的建筑具有文化氣息。小編帶大家看一下此款設計風格。外墻采用白色涂料，搭配灰瓦具有傳統典型。內設有八間臥室，滿足家人的居住需求，地下一層為家庭娛樂室，一層為接待好友，二三樓自住。非常適合在農村修建。
設計功能：
☑ 占地尺寸：16.7*14.4米
☑ 占地面積：227.6㎡
☑建筑面積：376.12㎡
☑ 建筑結構：框架結構
☑ 造價估算：45-52萬
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）13.260米，建筑面積376.12平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.9米，二層層高3.3米.三層層高3.3米。

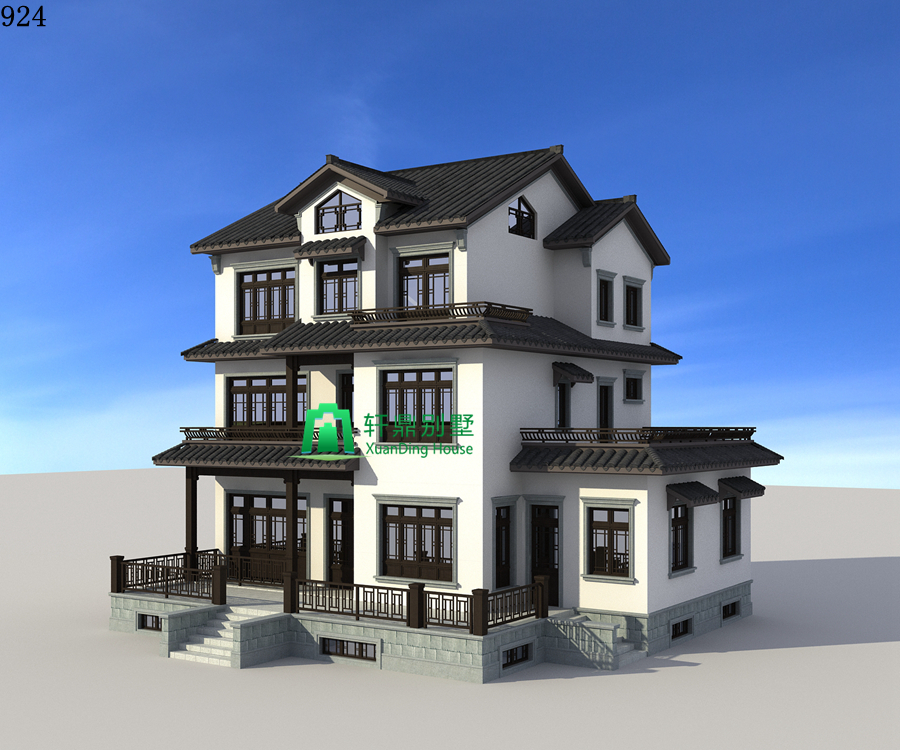

后期效果圖：

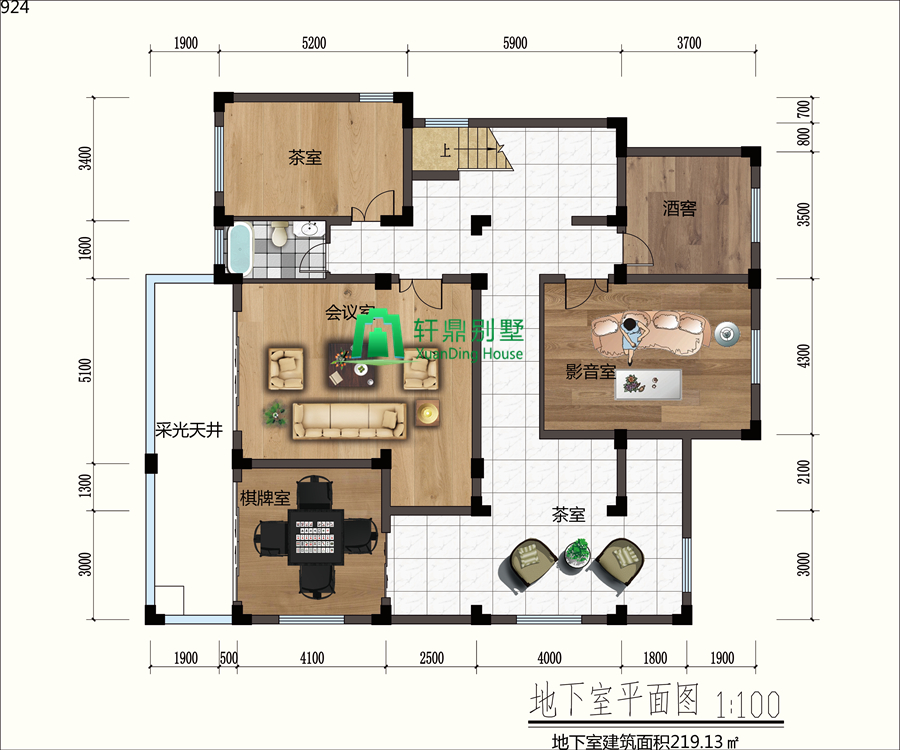

地下層平面圖：茶室，茶廳，酒窖，影音室，會議室，棋牌室，采光天井。多功能于一體的地下室布局設計，這是專屬于家人的小天地。

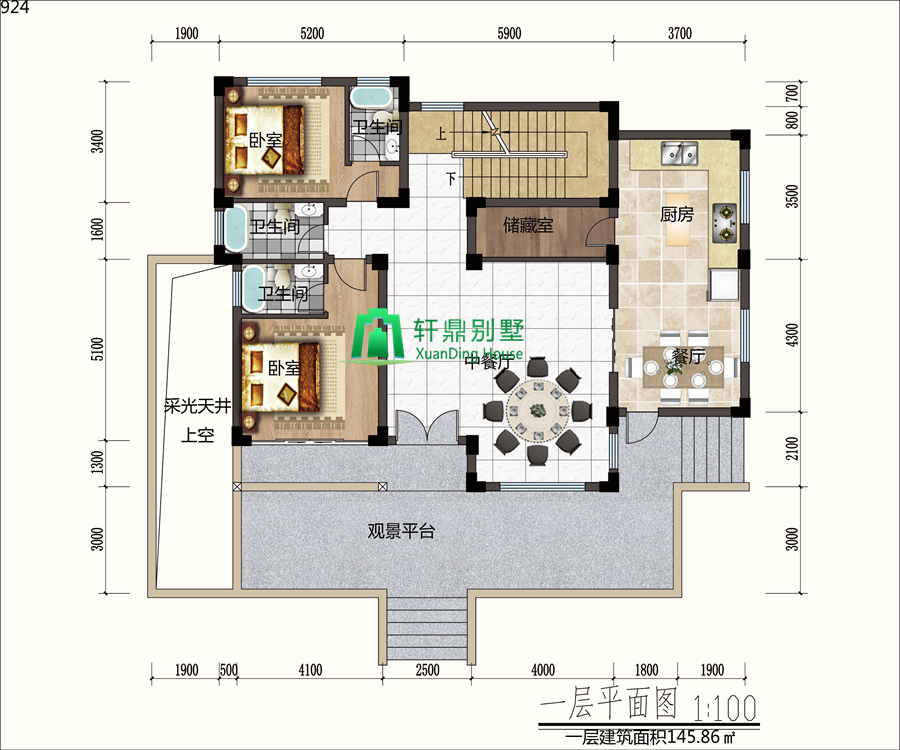

一層平面圖：觀景平臺，中餐廳，臥室，衛生間，儲藏室，廚房。室內設計通透明亮，廚房和餐廳于一體，方便日常家人用餐，親戚朋友較多時，使用圓形大方桌，容納十多人，營造愉快對的就餐氛圍。
二層平面圖：臥室，衣帽間，衛生間，觀景平臺。三間臥室，每間臥室配有衛生間，增加臥室空間，讓布局更顯大氣。

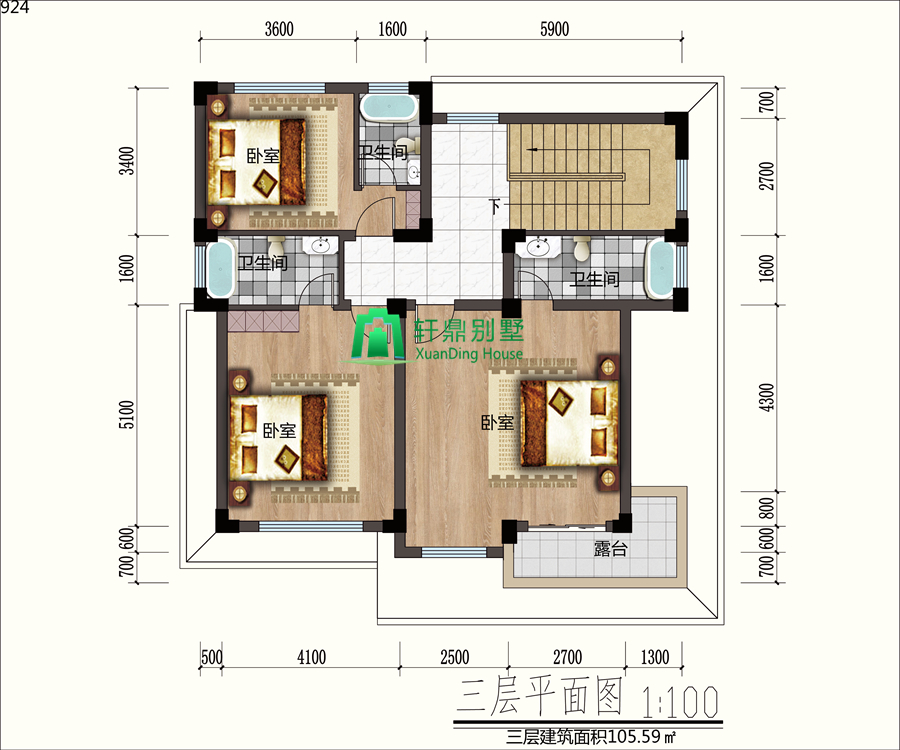

三層平面圖：臥室，衛生間，露臺。與二樓相同的臥室數量，滿足三代人同住的需求，獨立的衛生間，保證生活的私密性。露臺面積雖不算太大，但日常晾曬或者養花種草卻足夠了。

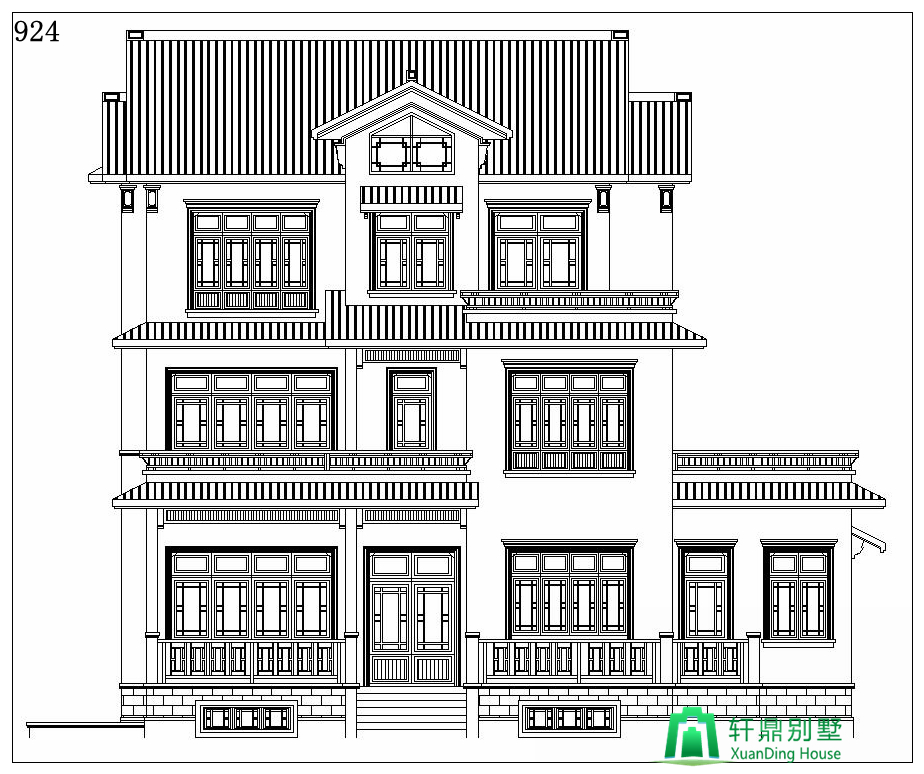

正立面圖：

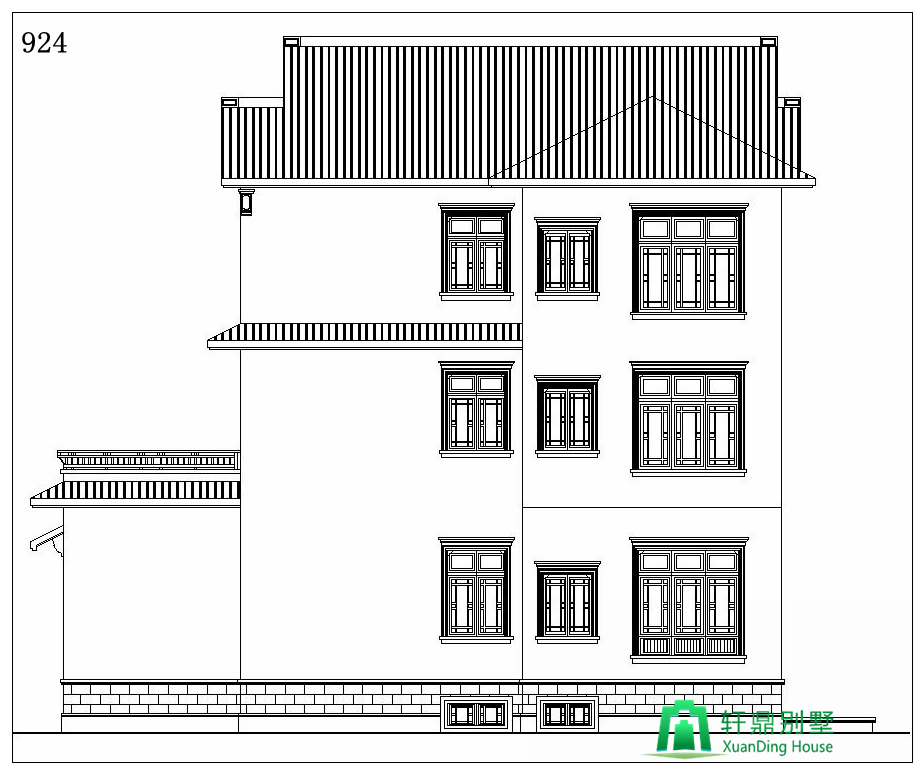

背立面圖：

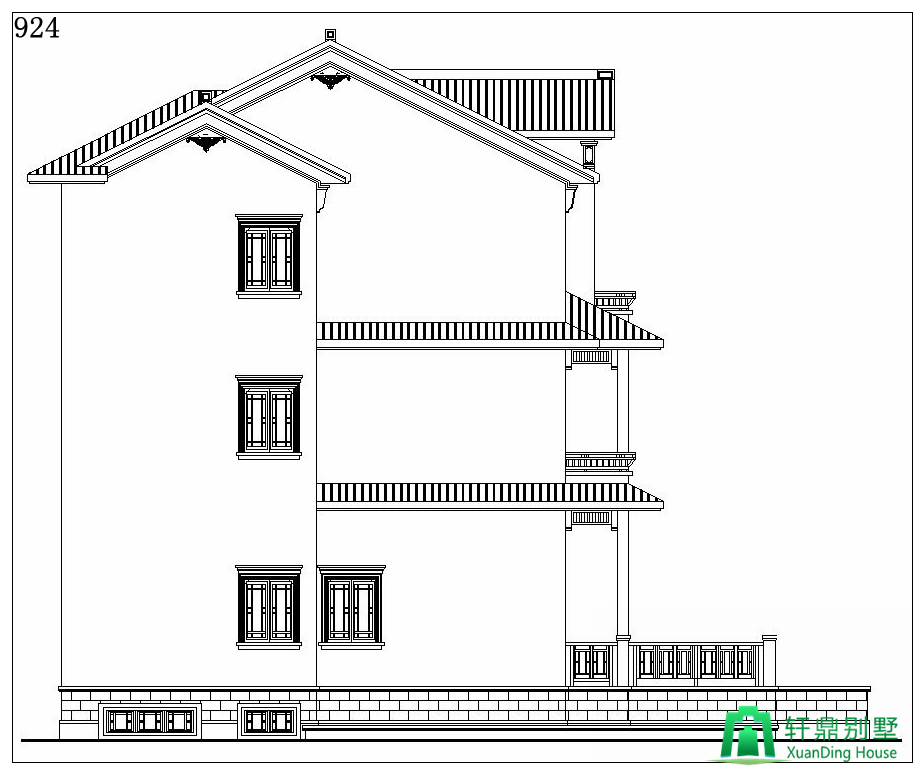

左立面圖：
右立面圖：
全國范圍內包郵
