圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
河南許昌造價40萬三層帶車庫現代簡約設計圖。方總老家在河南，想建一棟房子，但因左右兩邊居住鄰居，所以左右不能開窗，這讓他犯了難，不知道該如何建造自建房了。想通過我們專業的設計，幫他出一套全套的施工圖。占地在160平，在農村是比較大的宅基地尺寸了。外立面以經典的二段式設計，底部為褐色文化石，一層黃色面磚，二三層白色涂料設計，經典好看，不過時。非常適合普通家庭建造。
設計功能：
☑ 占地尺寸：13.2*12.0米
☑ 占地面積：160.67㎡
☑建筑面積：418.08㎡
☑ 建筑結構：磚混結構
☑ 造價估算：42-50萬
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）12.645米，建筑面積418.08平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米.三層層高3.3米。
后期效果圖：
正面效果圖:
側面效果圖：
背面效果圖：

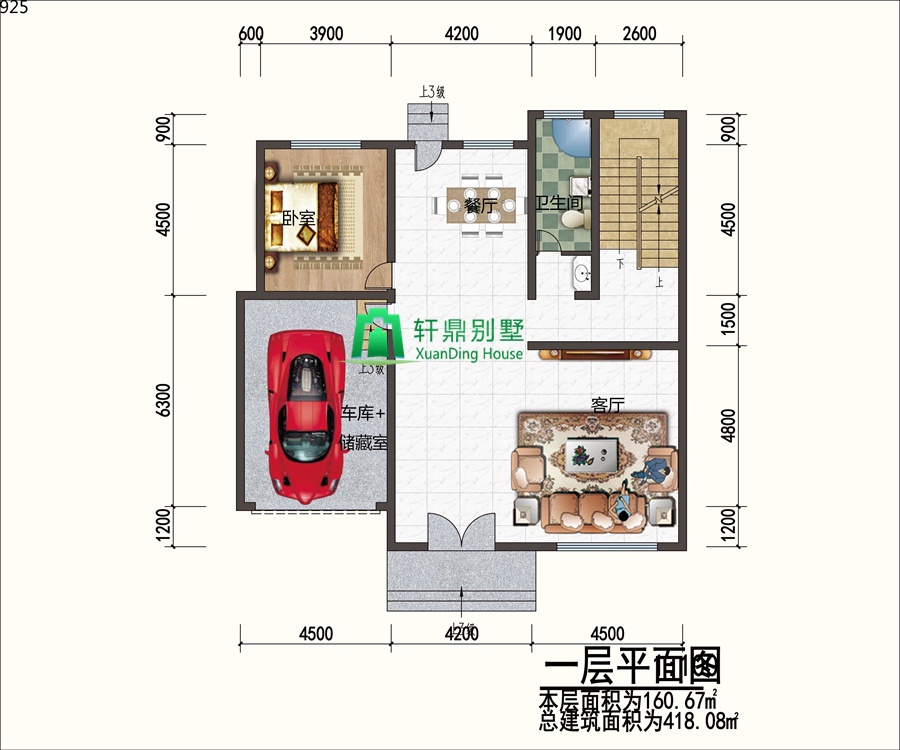

一層平面圖：客廳，餐廳，衛生間，車庫，臥室。農村建房喜歡大客廳，空間敞亮。餐廳處留有后門，方便家人進出，以及后期廚房考慮建在外面，傳菜方便。

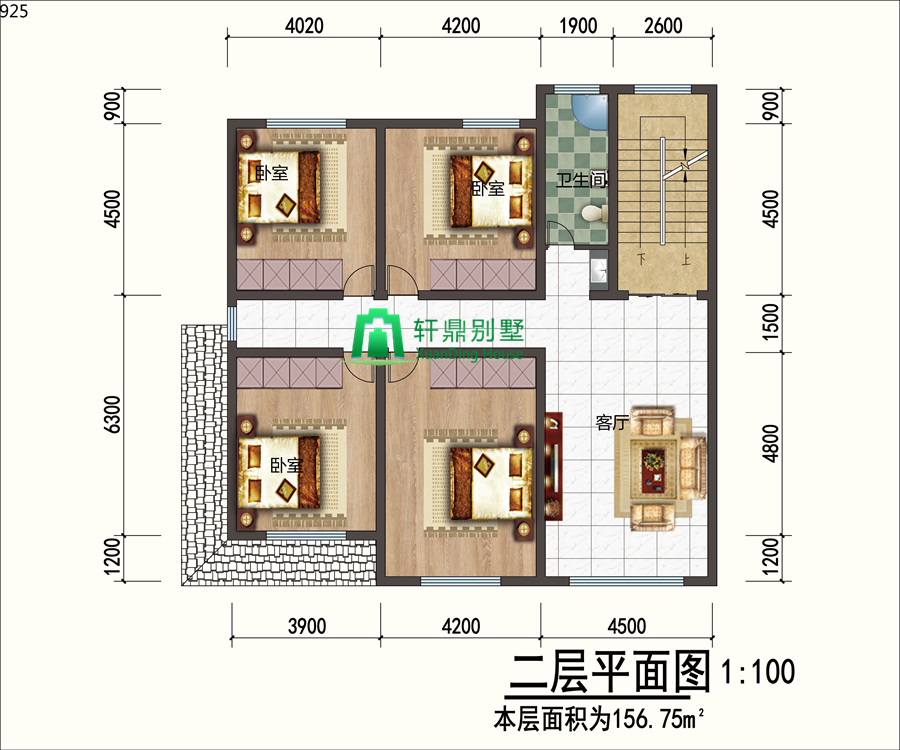

二層平面圖：客廳，臥室，衛生間。本層四間臥室+一間衛生間，滿足家人的日常居住需求。

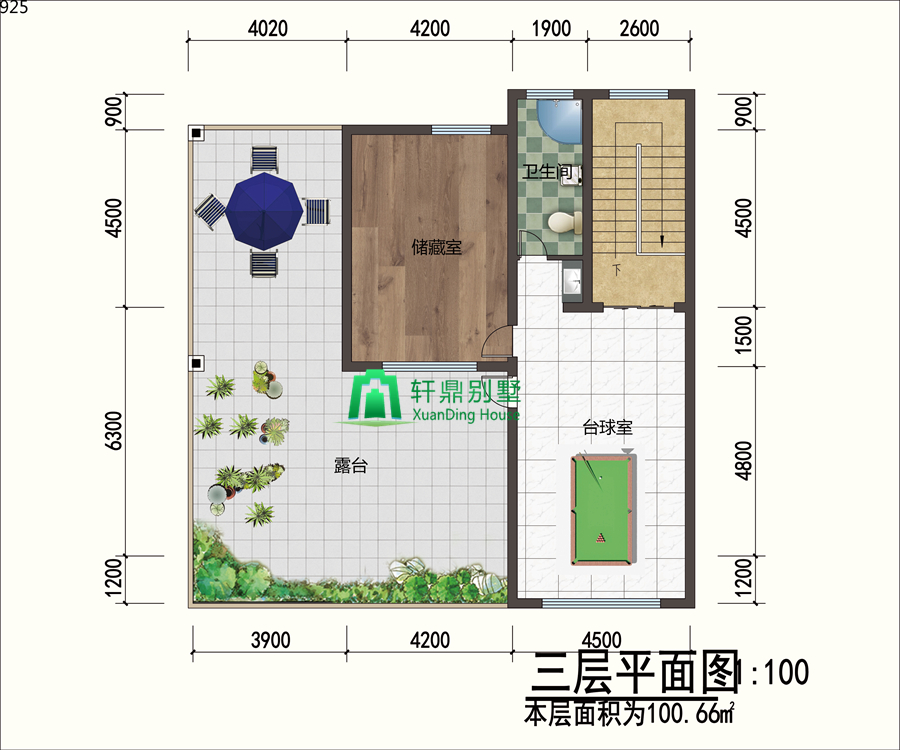

三層平面圖：臺球室，衛生間，儲藏室，露臺。樓梯進入是臺球室，與孩子展開親子互動。一間儲藏空間，便于雜物，玩具收納。開放式的大露臺給了我們一個很好的乘涼納風之所。

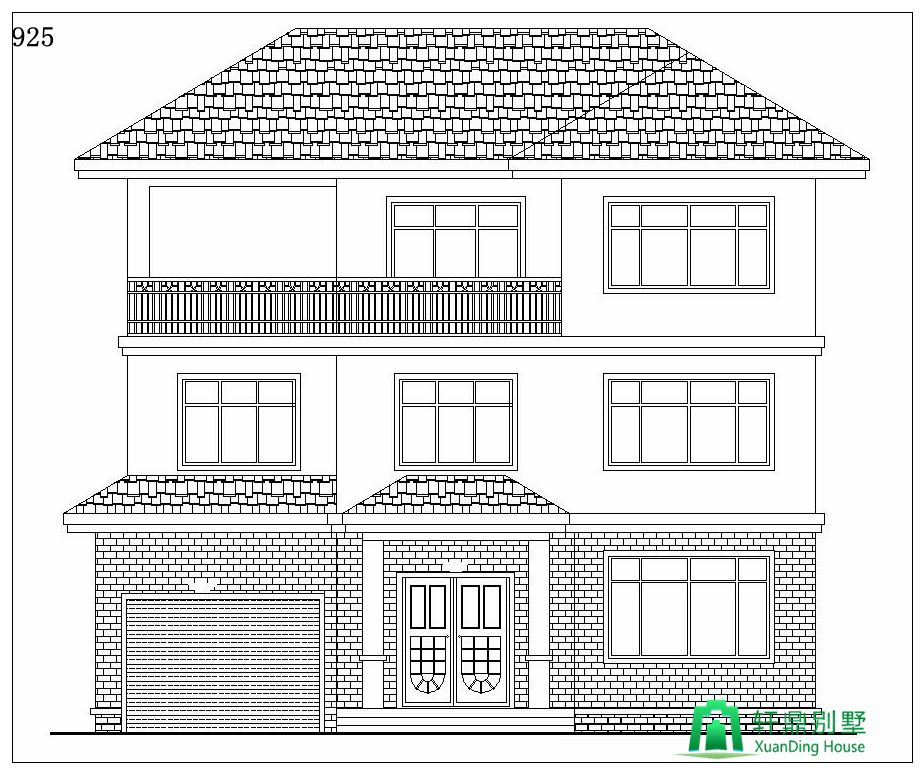

正立面圖：

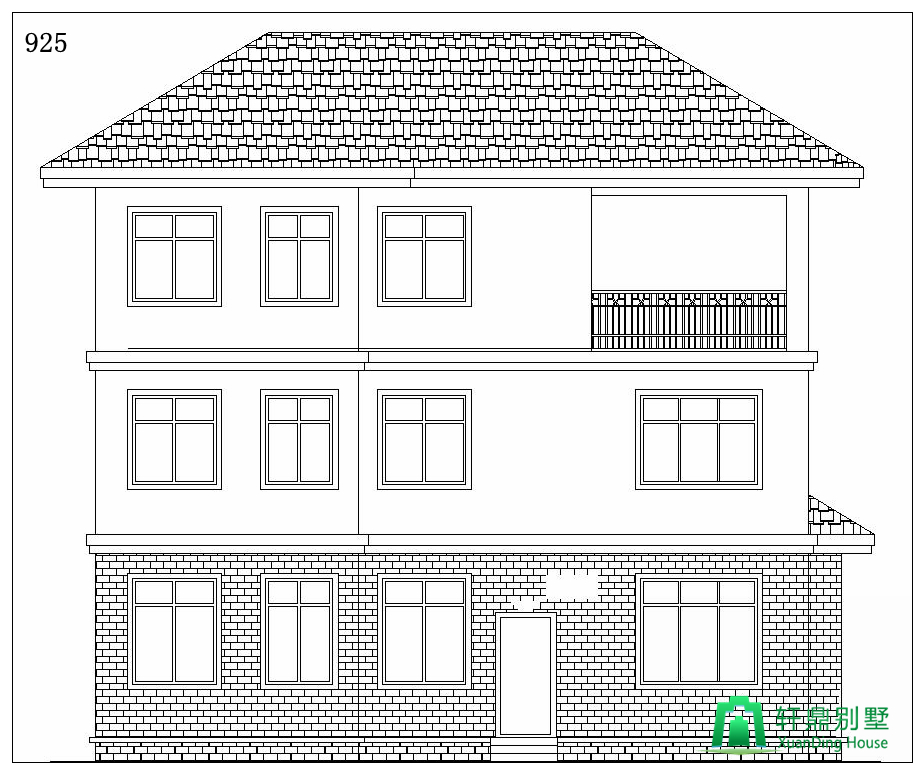

背立面圖：

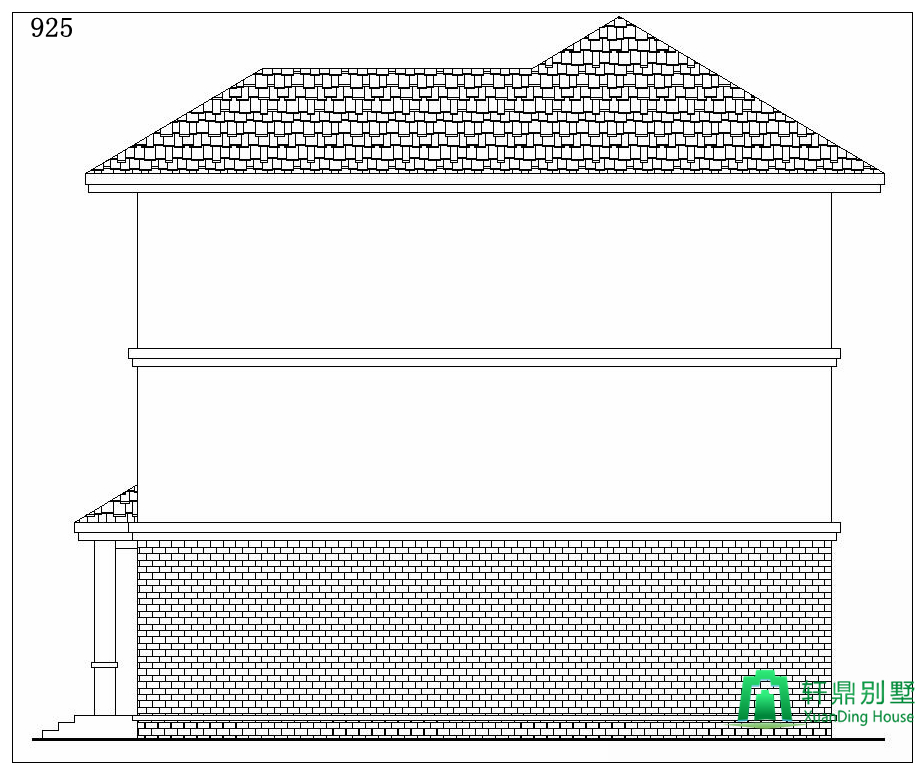

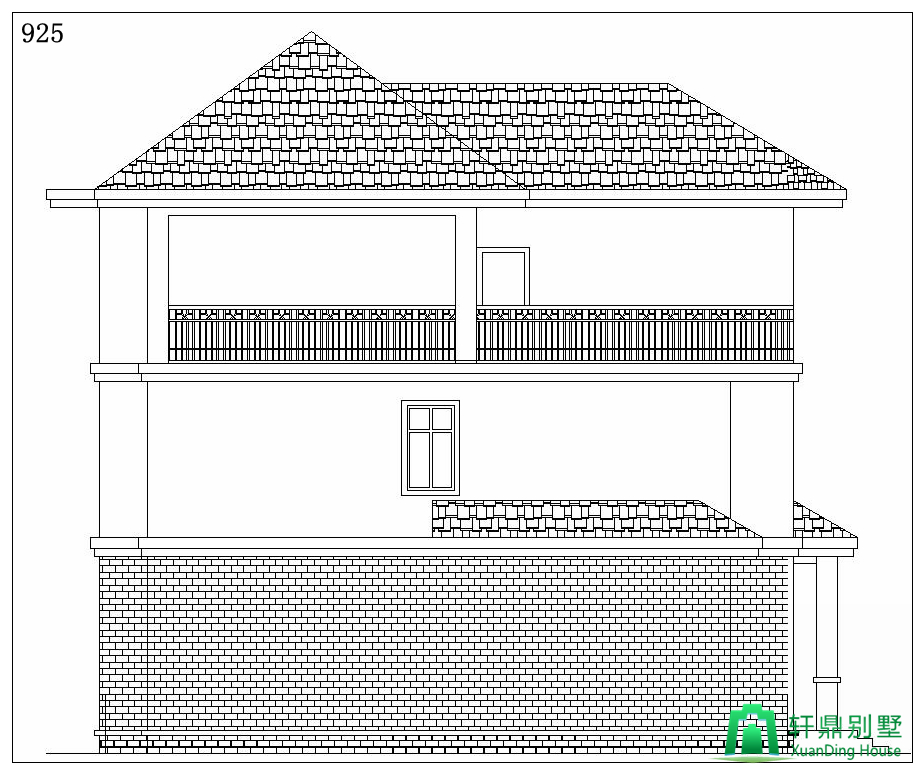

左立面圖：
右立面圖：
全國范圍內包郵
