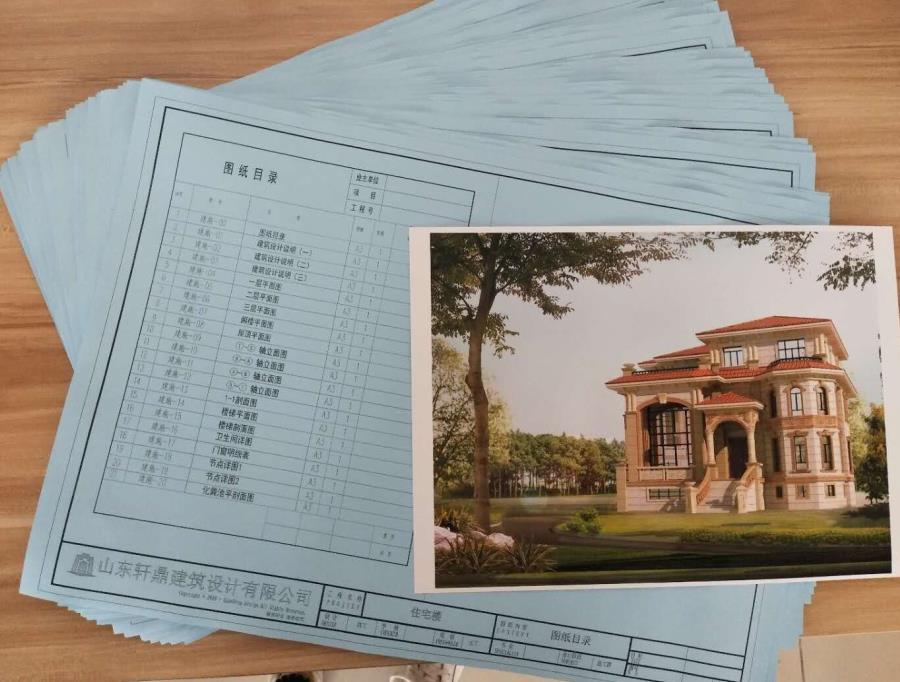

| 圖紙內容 |

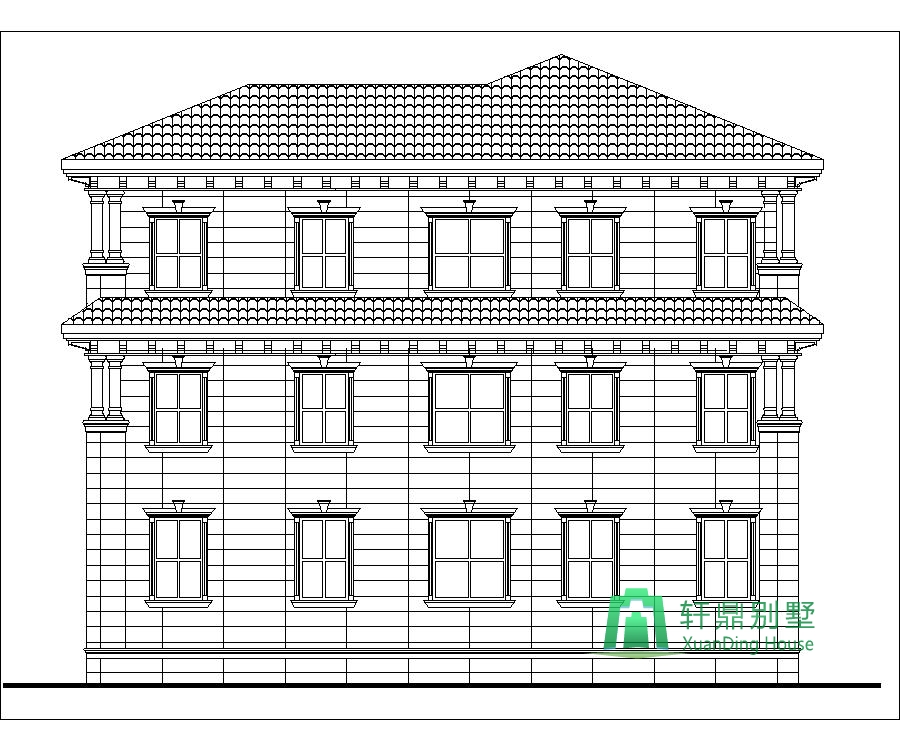

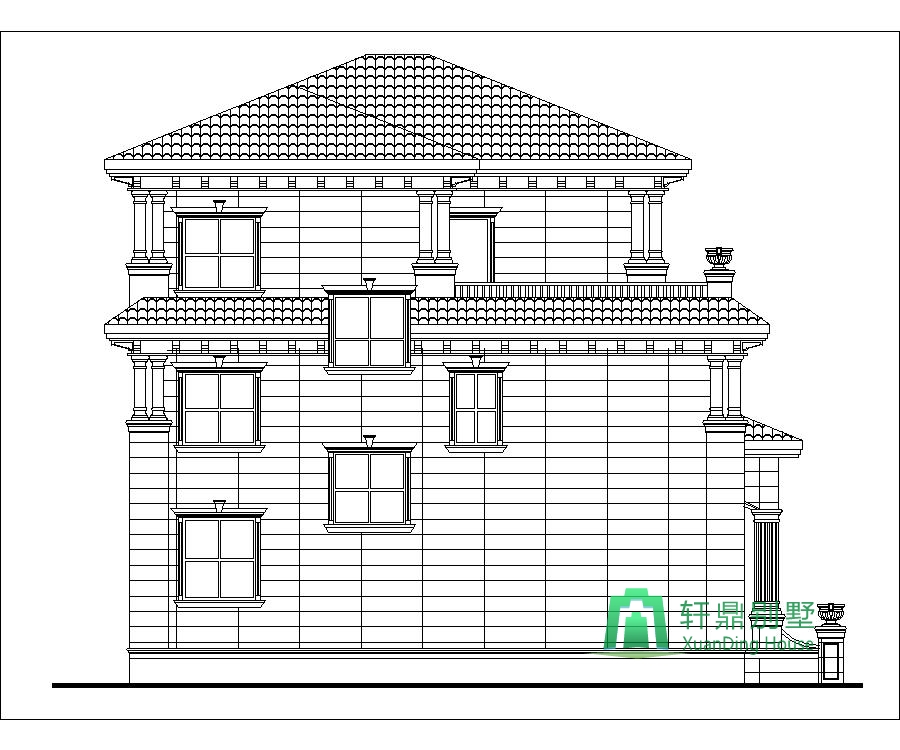

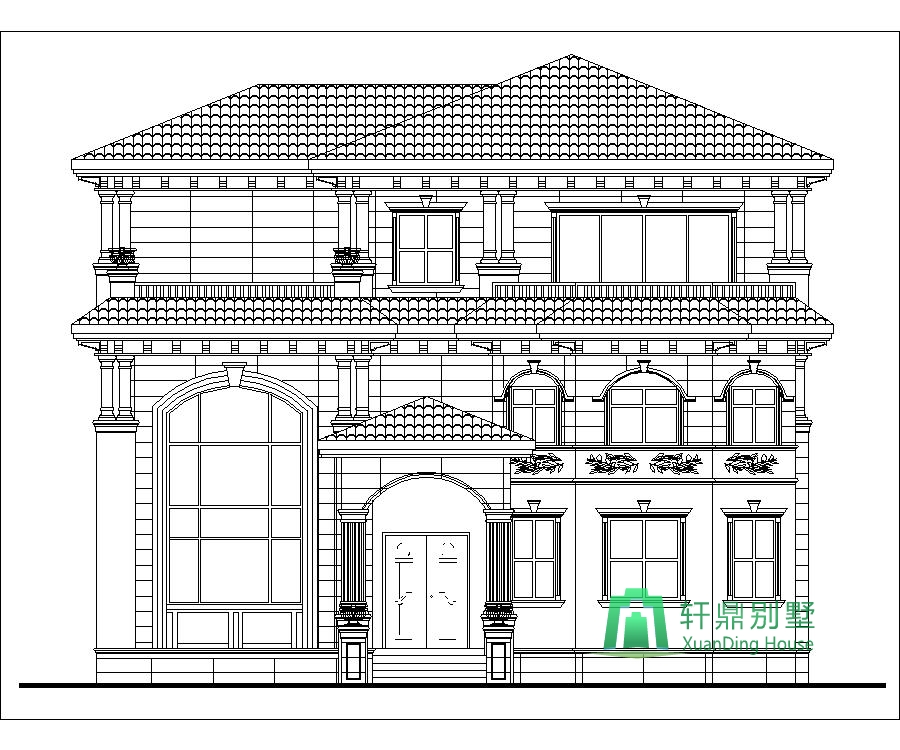

| 建 筑 圖： | 建筑總說明、門窗明細表、首層平面圖、二層平面圖、三層平面圖、屋頂平面圖、前立面圖、左立面圖、右立面圖、背立面圖、1-1剖面圖、樓梯平面圖、樓梯剖面及門樓 |
| 結 構 圖： | 結構總說明1、結構總說明2、基礎結構平面圖、二層梁配筋圖、三層梁配筋圖、屋頂層梁配筋圖、二層板配筋圖、三層板配筋圖、屋面層板配筋圖、樓梯結構配筋圖 |
| 給排水圖： | 給排水設計說明、給排系統圖、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間、廚房大樣圖 |
| 電 氣 圖： | 電氣設計說明、配電、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電插座平面圖、二層弱電插座平面圖、三層弱電插座平面圖、屋頂防雷平面圖 |
特別說明：效果圖有地下室，后來業主取消掉地下室設計，所以施工圖中沒有地下室， 另外正立面的幕墻窗與施工圖立面有細小區別，請網友確認后購買。 設計功能 |

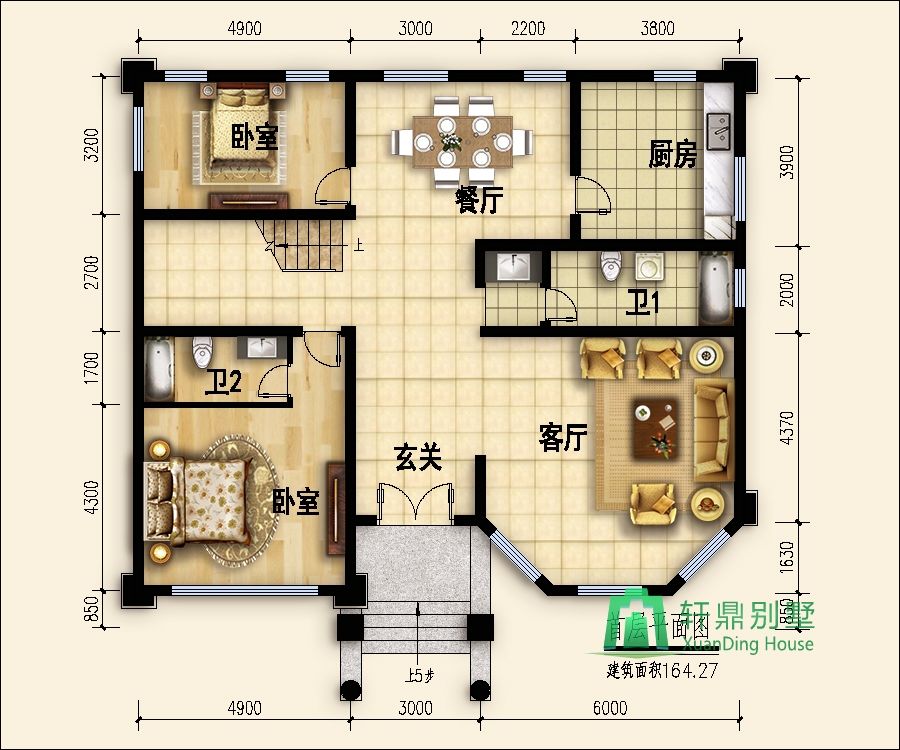

| 一 層： | 客廳，玄關，臥室1帶獨立衛生間，臥室2，廚房，餐廳，衛生間 |

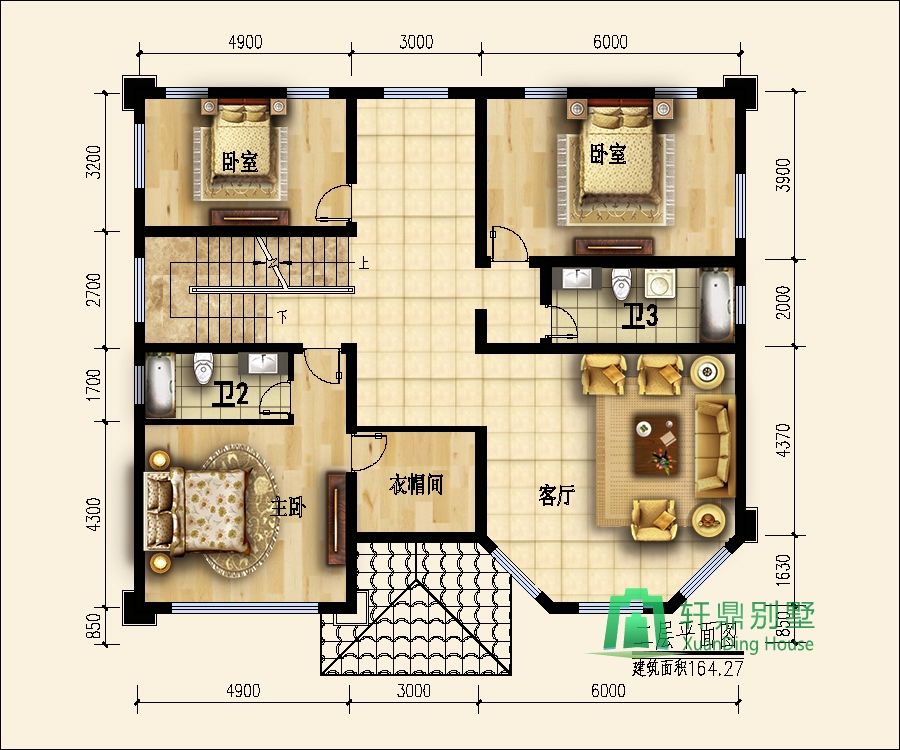

| 二 層： | 客廳，臥室3帶獨立衛生間及衣帽間，臥室4，臥室5，衛生間 |

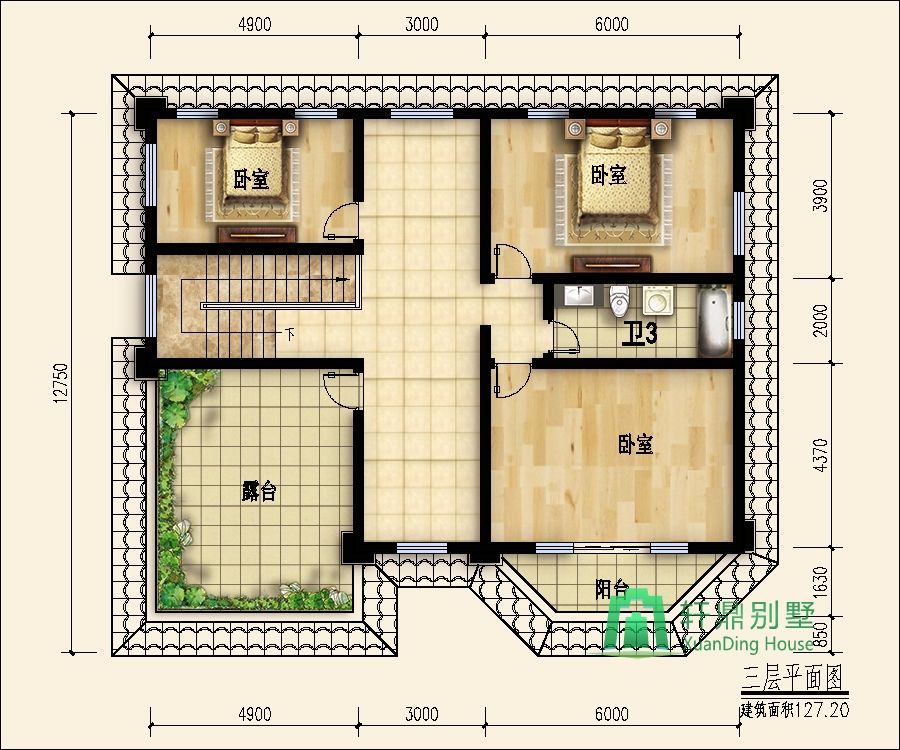

| 三 層： | 露臺，臥室6，臥室7，臥室8，衛生間 |
全國范圍內包郵
