| 圖紙內容 |
| 建 筑 圖： | 建筑總說明、門窗明細表、一層平面圖、二層平面圖、三層平面圖、屋頂層平面圖、1-5軸立面圖、5-1軸立面圖、F-A軸立面圖、A-F軸立面圖、1-1剖面圖、2-2剖面圖、門頭立面圖、節點詳圖1、節點詳圖2、老虎窗 |
| 結 構 圖： | 結構設計說明、結構設計說明2、基礎平面布置圖、-0.050梁平法施工圖、基頂~4.150柱定位圖、4.150~7.450柱定位圖 、7.450~屋頂柱定位圖 、4.150梁平法施工圖 、7.450梁平法施工圖 、屋面梁平法施工圖 、4.150板結構布置及配筋圖 、7.450板結構布置及配筋圖 、屋面板結構布置及配筋圖 、樓梯平面配筋圖、樓梯剖面配筋圖、節點配筋圖、化糞池 |
| 給排水圖： | 給排水設計說明、給排水系統圖、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖 |
| 電 氣 圖： | 電氣設計總說明、目錄、圖例、配電箱系統圖、圖例、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、屋頂防雷平面圖 |
| 設計功能 |
| 一 層： | 門廊，客堂，客廳，廚房，餐廳，老人房（臥室1），臥室2 |
| 二 層： | 起居室，陽臺，主臥（臥室3）帶獨立衛生間、書房、北向陽臺，臥室4，臥室5，公共衛生間 |
| 三 層： | 起居室，露臺，主臥（臥室6）帶獨立衛生間、書房、北向陽臺，臥室7，公共衛生間 |

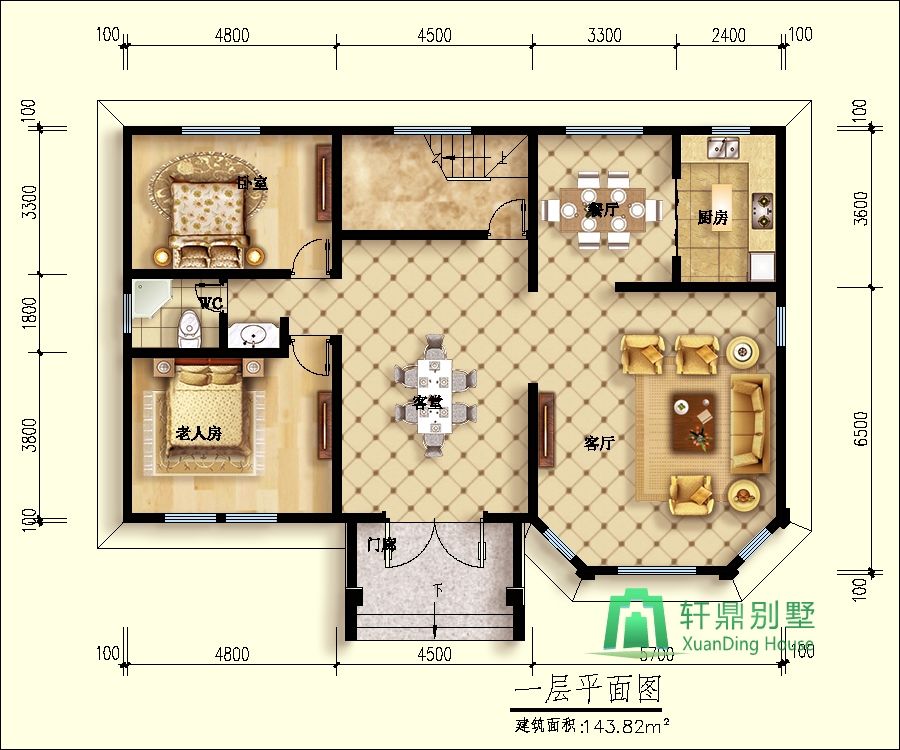

一層平面圖：建筑面積143.82平方米，平面布局：門廊，客堂，客廳，廚房，餐廳，老人房（臥室1），臥室2

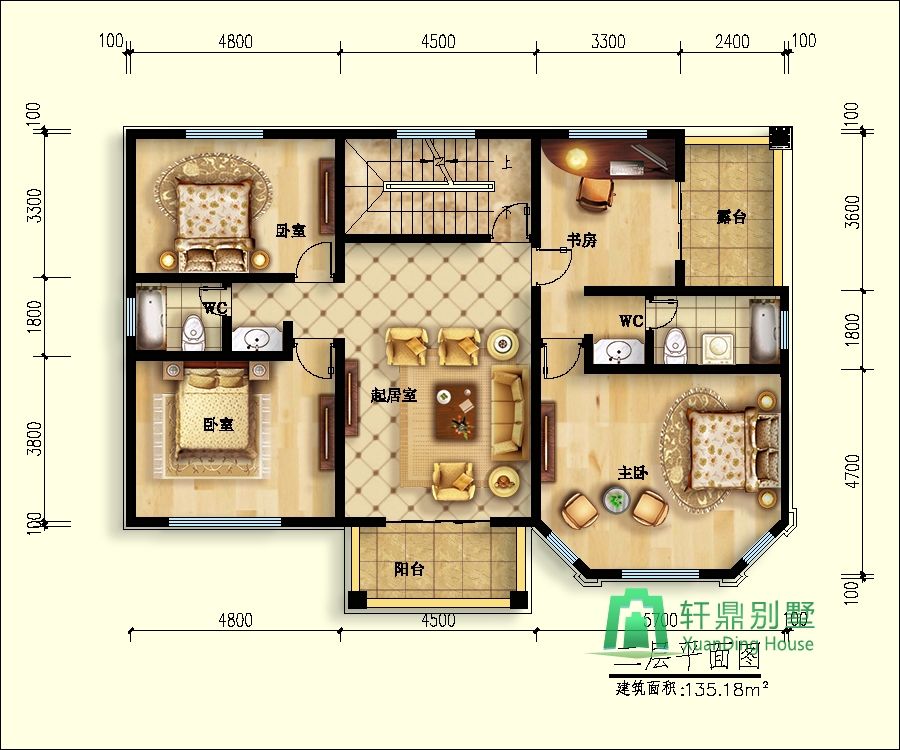

二層平面圖：建筑面積135.18平方米，平面布局：起居室，陽臺，主臥（臥室3）帶獨立衛生間、書房、北向陽臺，臥室4，臥室5，公共衛生間

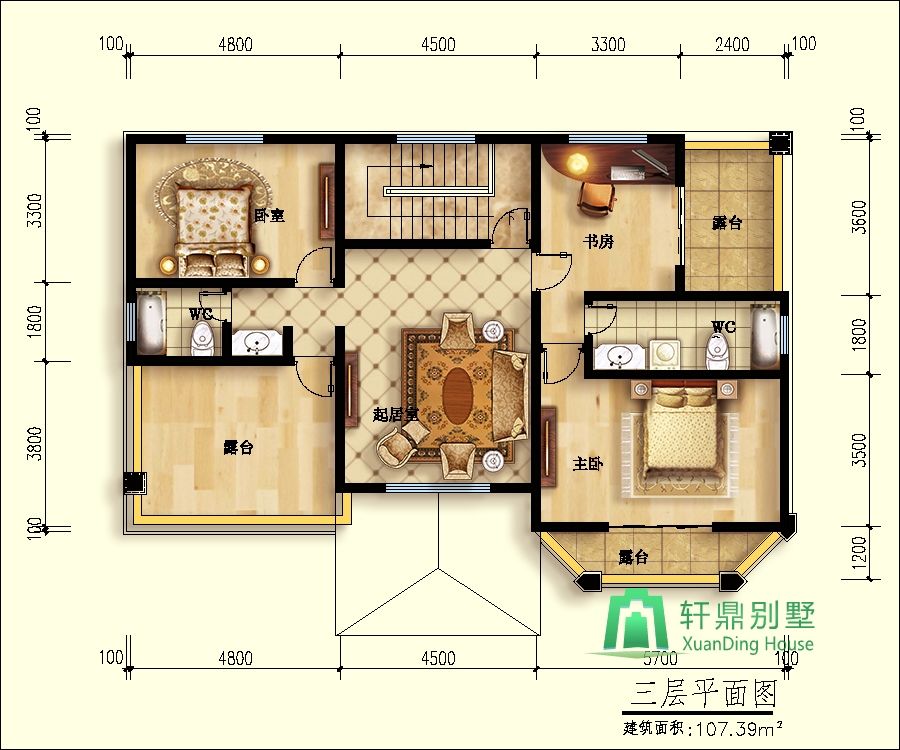

三層平面圖：建筑面積107.39平方米，平面布局：起居室，露臺，主臥（臥室6）帶獨立衛生間、書房、北向陽臺，臥室7，公共衛生間

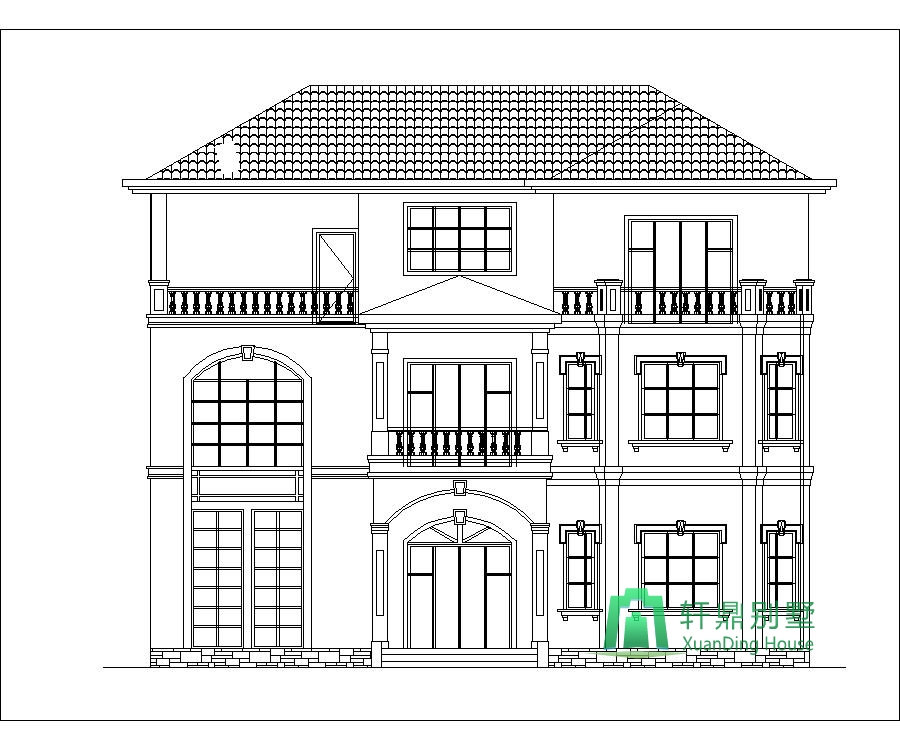

正立面圖：
背立面圖：

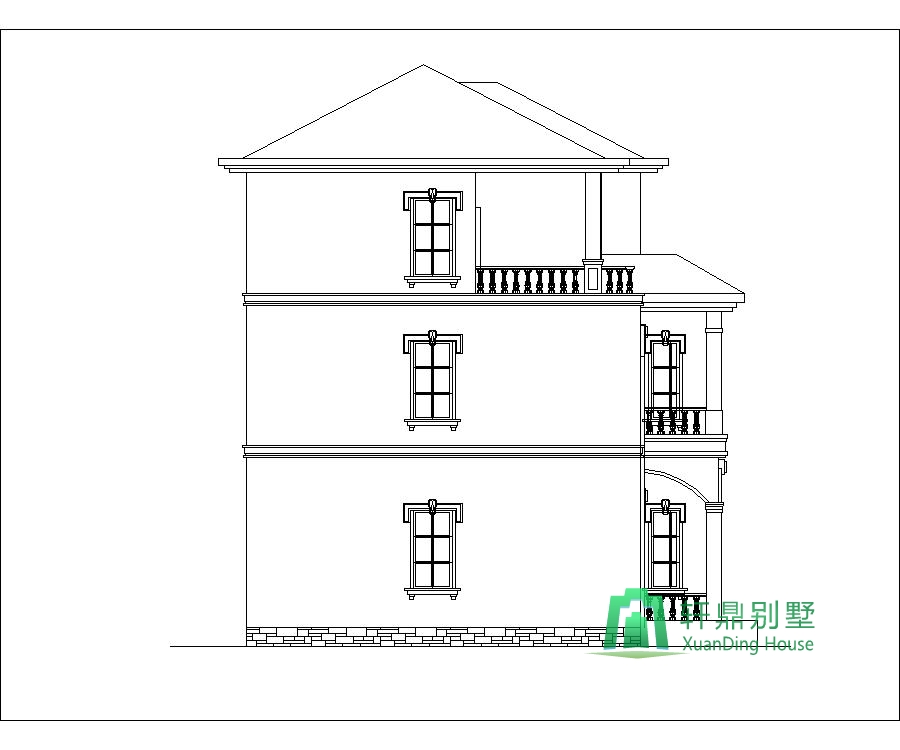

左立面圖：

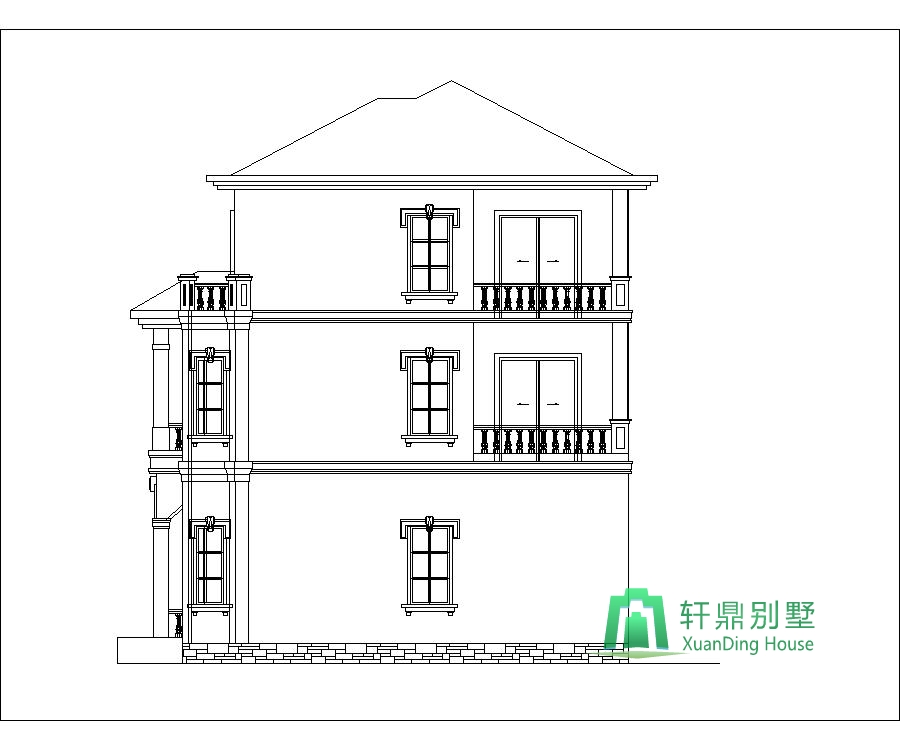

右立面圖：
