正面效果圖：
側面效果圖：
背面效果圖：
施工參數：
建筑層數：地上3層， 建筑總高度：9.90米，一層建筑面積：129.26平方米，二層建筑面積：96.25平方米，三層建筑面積：89.14平方米，總建筑面積：314.6平方米
結構體系： 框架異形柱結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
結構層高：一層層高3.60米，二層層高3.30米，三層層高3.00米。
圖紙詳情：
建 筑 圖：
建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、閣樓平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖一、節點大樣圖二、節點詳圖三、門樓詳圖、衛生間詳圖、門窗表、門窗大樣圖
結 構 圖：
結構設計總說明一、結構設計總說明二、基礎平面布置圖、基礎施工詳圖、一層梁平法施工圖、二層梁平法施工圖、三層梁平法施工圖、坡屋頂梁平法施工圖、一層板配筋圖、二層板配筋圖、三層板配筋圖、坡屋頂板配筋圖、樓梯配筋圖、節點配筋圖一、節點配筋圖二
給排水圖：
給排水設計總說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、給排水系統圖
電 氣 圖：
電氣設計說明、設備材料表、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、屋頂防雷平面圖
本套圖紙經過我公司各專業注冊工程師依照國家建筑行業標準設計、修訂、審核，已經完全達到國家規范設計標準要求，我們所有的圖紙均為施工藍圖，嚴格按照設計院標準出圖，每一套圖紙均蓋有公司設計公章，蓋有設計公章即對別墅設計圖紙結構安全負終身責任制，業主朋友可以放心購買，安心建房。
圖紙質量決定圖紙價格，我們相信高質量的圖紙帶給建房者的是事半功倍的效果，而有的粗制濫造的設計圖紙，帶來是大量的施工問題、重復的建材投入、不安全的結構、以及錯誤百出的細節等等，所以請建房的朋友能慧眼識圖，相信軒鼎的實力。
軒鼎出品-必屬精品

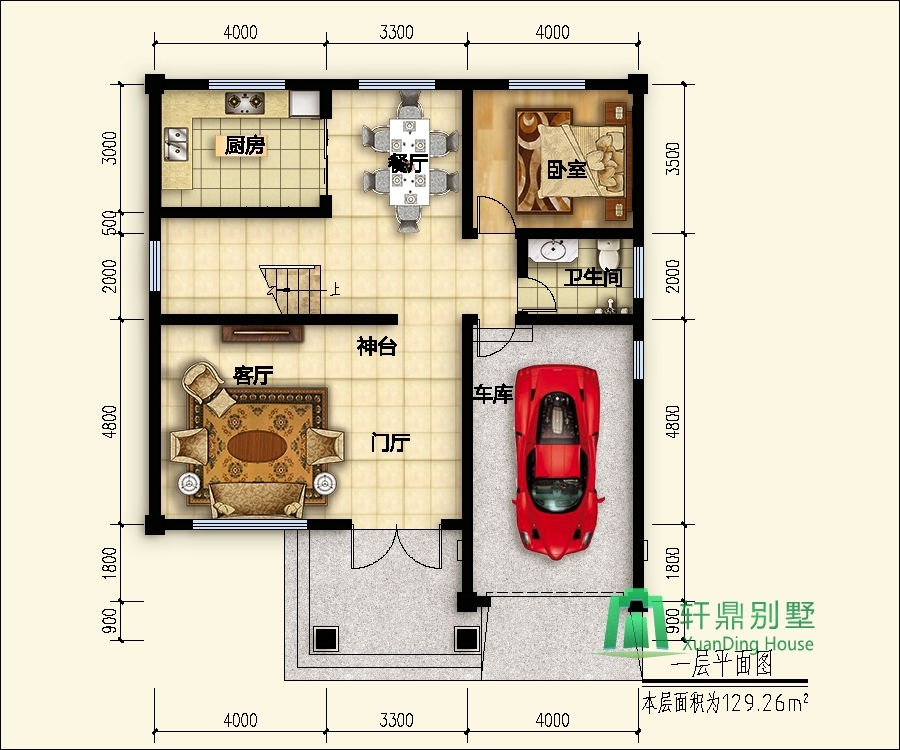

一層平面圖：

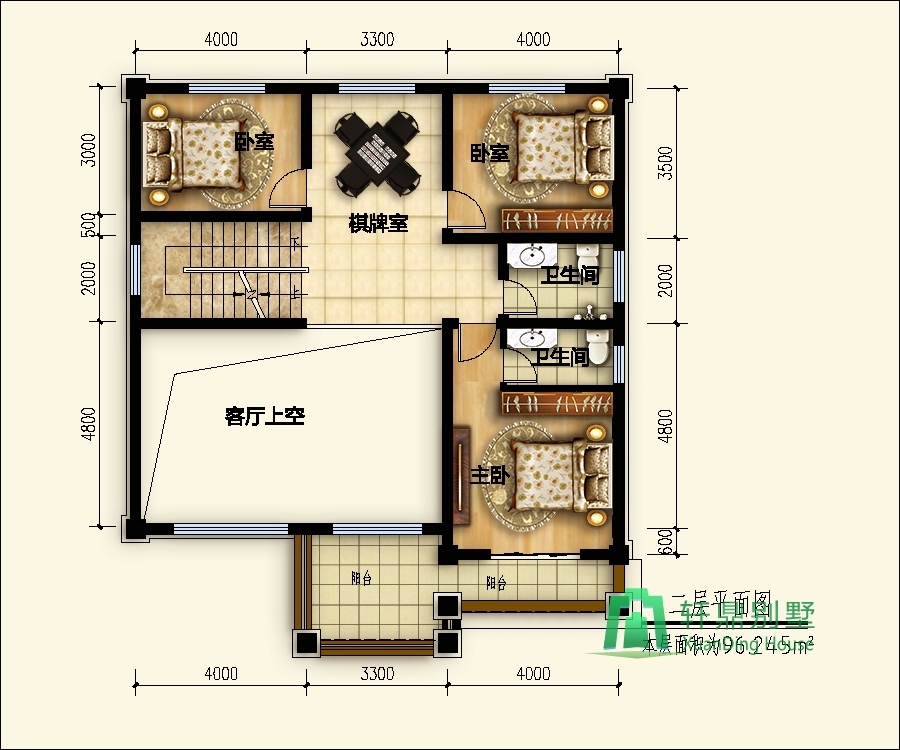

二層平面圖：

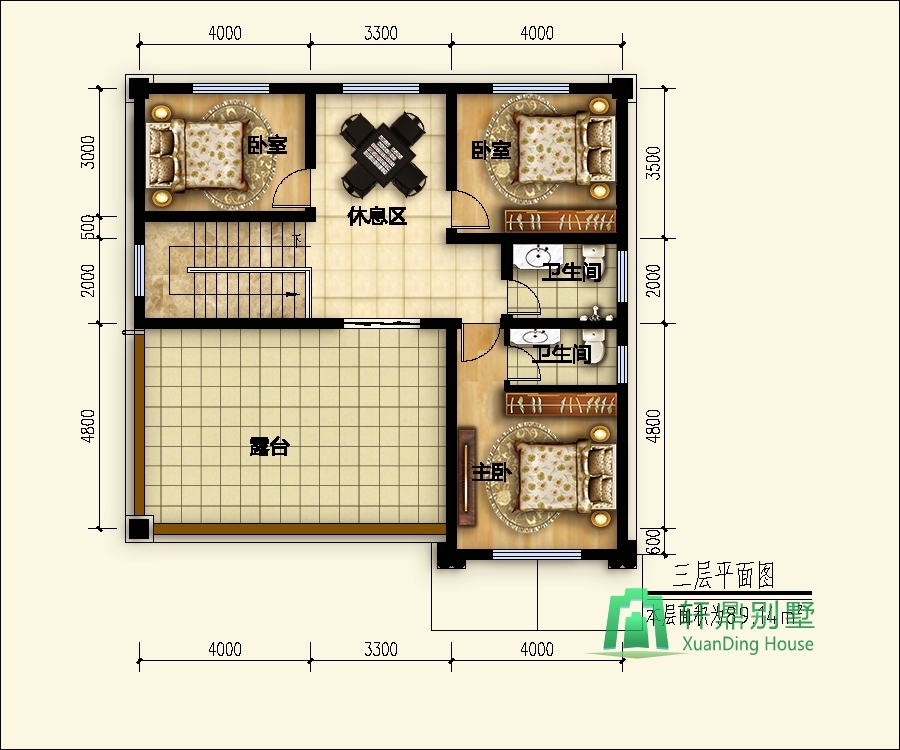

三層平面圖：

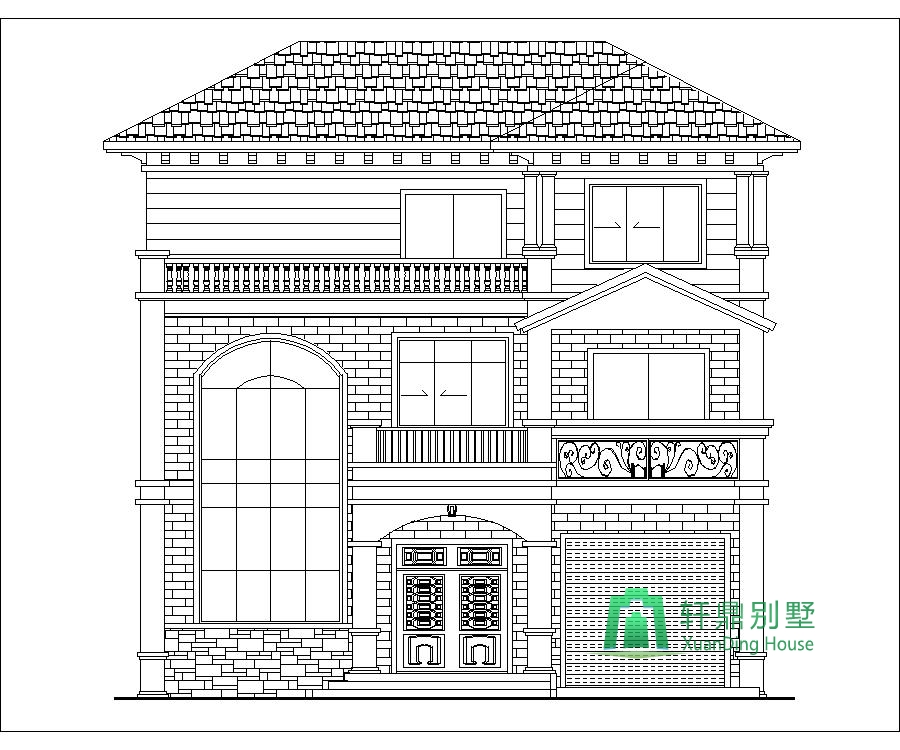

正立面圖：

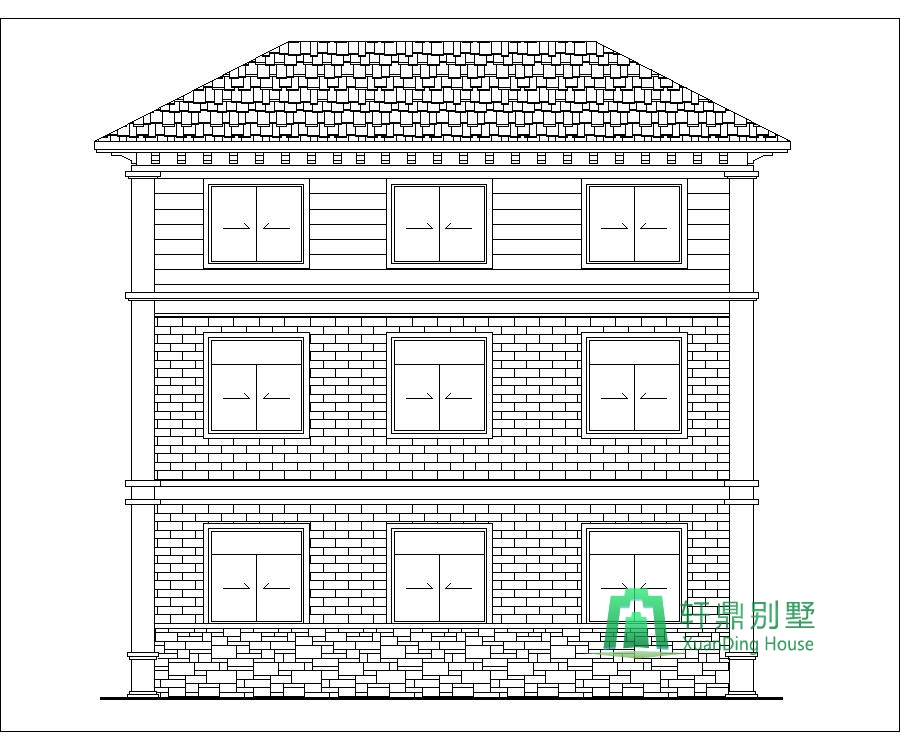

背立面圖：

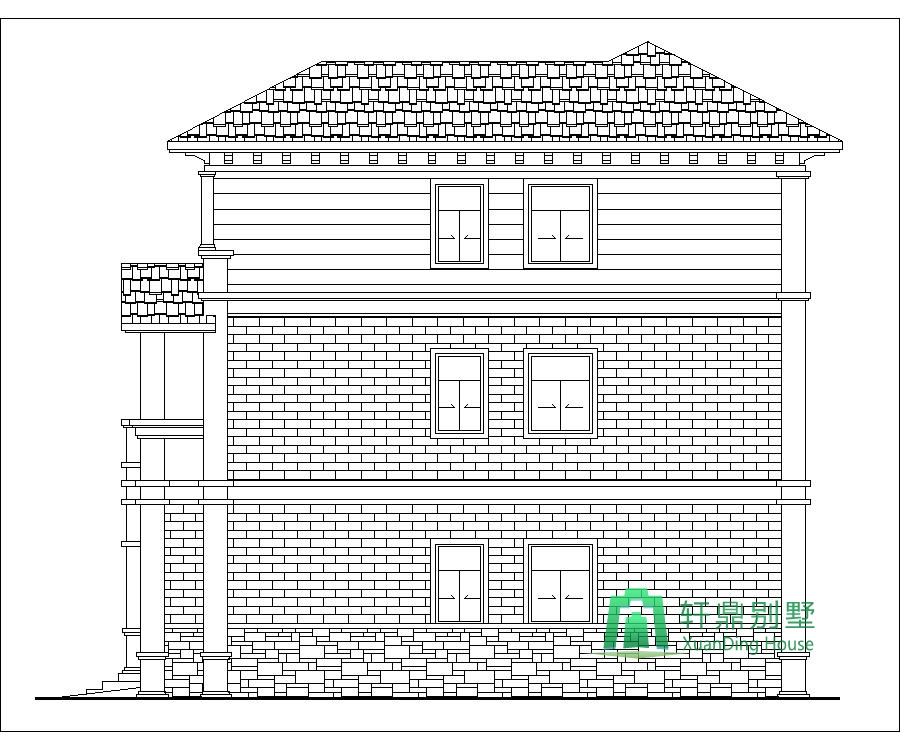

左立面圖：

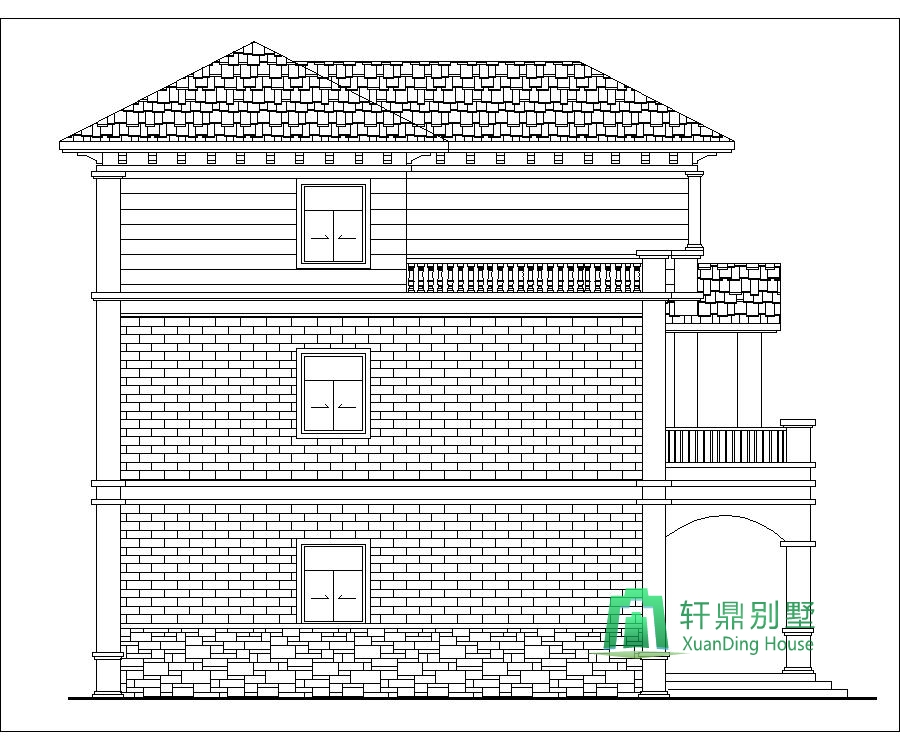

右立面圖：
