圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
湖南長沙魯總占地105平現代別墅房屋設計定制案例。家鄉旅游業發展迅速，魯總準備在老家建一棟民宿，通過網頁聯系到我們軒鼎建筑自建房設計公司，想搞一套完整的施工圖戶型方案及效果圖等，能搞達到商住一體化，一樓做接待及留有間臥室自己住，二樓以上為標準間，豪華間等，方便日后出租或者搞成民宿。簡約現代的設計理念，沒有太多復雜的線條，在成本造價上也省了一筆不少的費用。整體干凈利落，大面積的大玻璃窗。盡顯時尚潮流， 屋頂帶有超大露臺設計，即可晾曬也可做為屋頂花園。是一款非常不錯的自建房別墅設計圖。
設計功能：
☑ 占地尺寸：10.75*9.95米
☑ 占地面積：105.35㎡
☑建筑面積：640.99㎡
☑ 建筑結構：框架結構
☑ 造價估算：76-89萬
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上6層，建筑總高度（到屋脊高度）21.900米，建筑面積640.99平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二到六層層高3.3米。
側面效果圖：

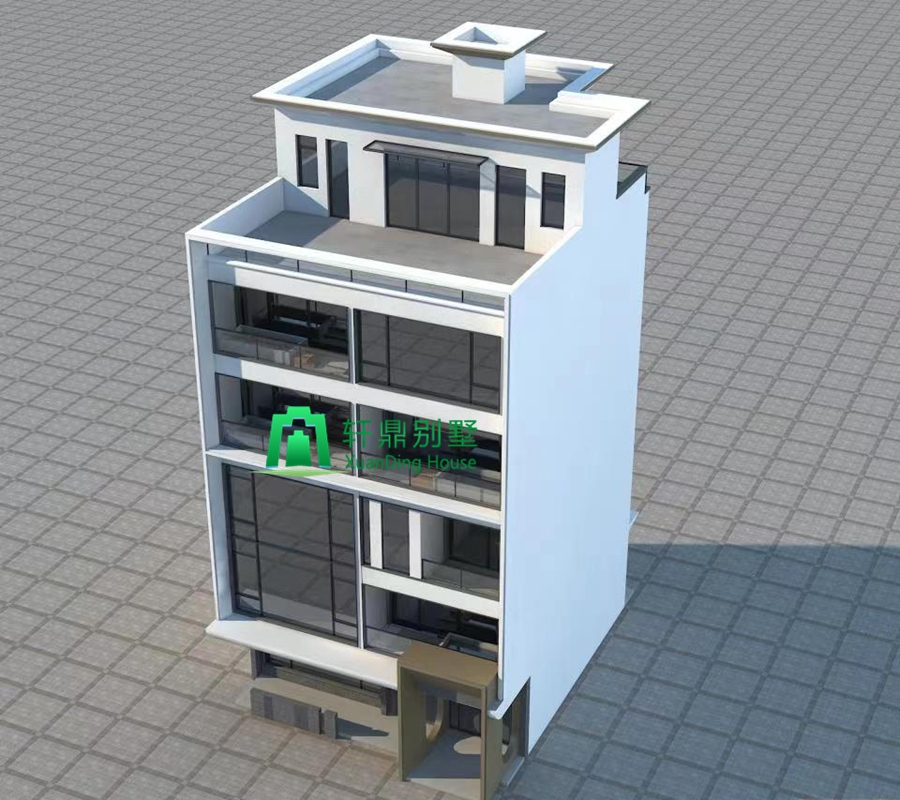

俯視效果圖:

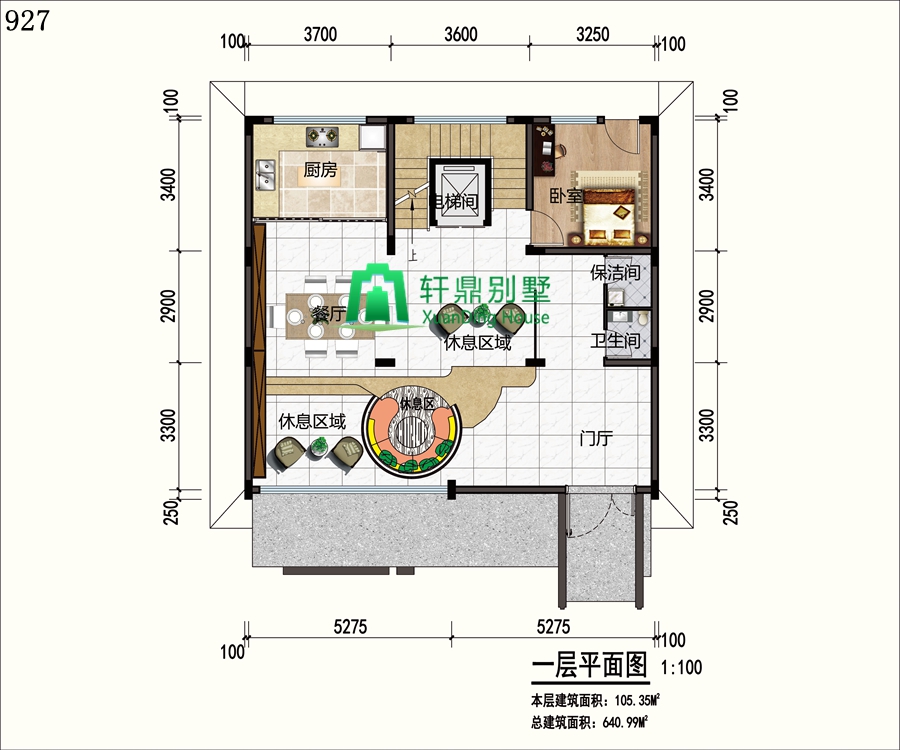

一層平面圖： 門廳，休息區，廚房，餐廳，臥室，衛生間，保潔間。入戶進入門廳，便是休閑接待區域，可供游客休閑歇息， 餐廳+廚房+臥室基本的布局方案 。衛生間與保潔間分開設計，提供干凈又衛生的環境。

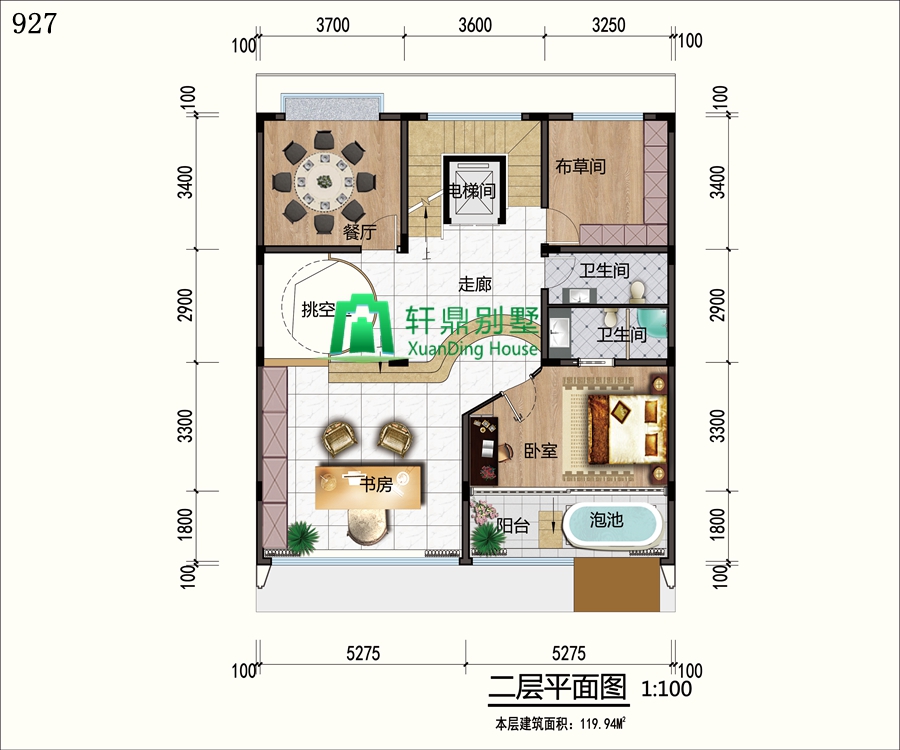

二層平面圖：走廊，餐廳，布草間，衛生間，臥室，陽臺，泡池，書房。本層一共120平方米，配有多功能臥室，陽臺+泡池的完美結合，放松身心，眺望遠方。

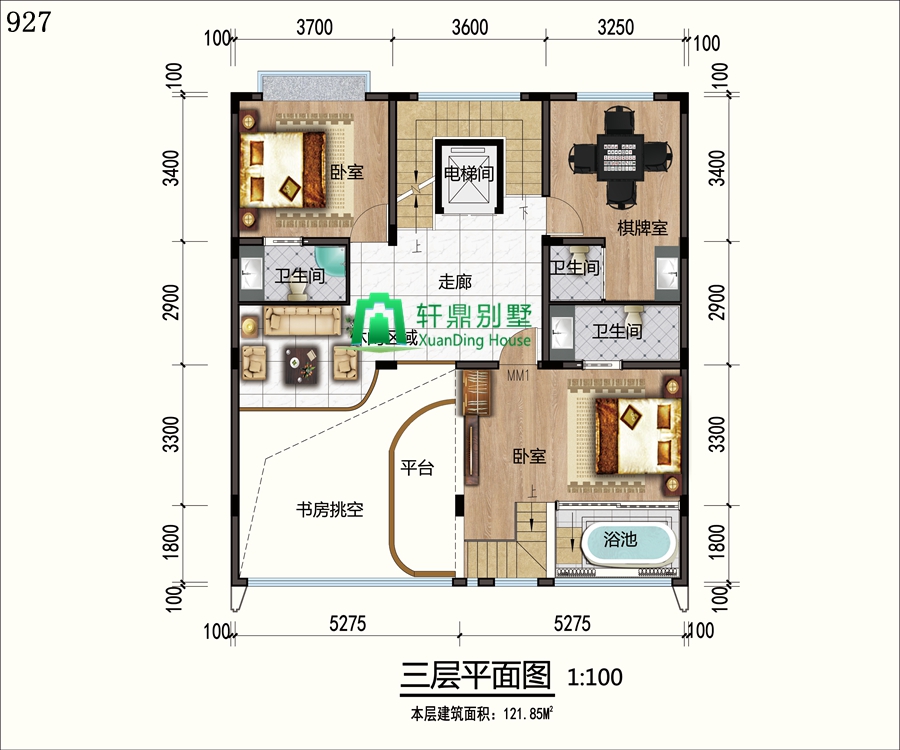

三層平面圖：走廊，臥室，棋牌室，衛生間，休閑區域，泡池。挑空的設計，讓室內的空間更加的高挑通透，本層兩間臥室+一間棋牌室（也可做為臥室），每間配有獨立的衛生間，提高隱私生活。

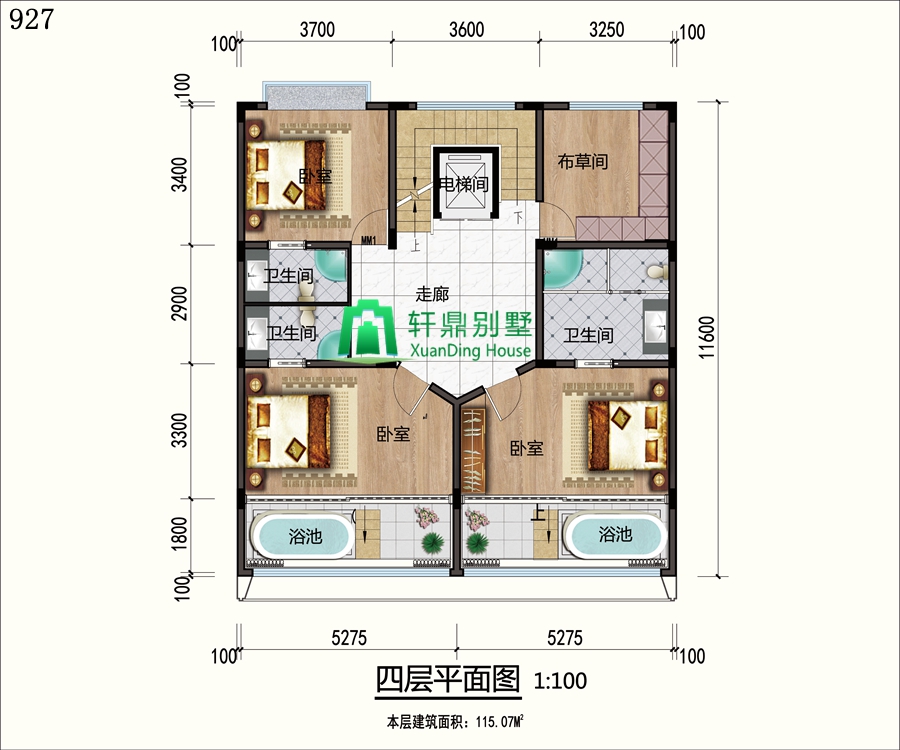

四層平面圖：走廊，臥室，布草間，衛生間，泡池，陽臺。兩間豪華臥室+一間標準間的設計，滿足不同游客的不同需求。
五層平面圖：走廊，臥室，書房，棋牌室，衛生間，陽臺，泡池。套臥設計，尊享品質生活。

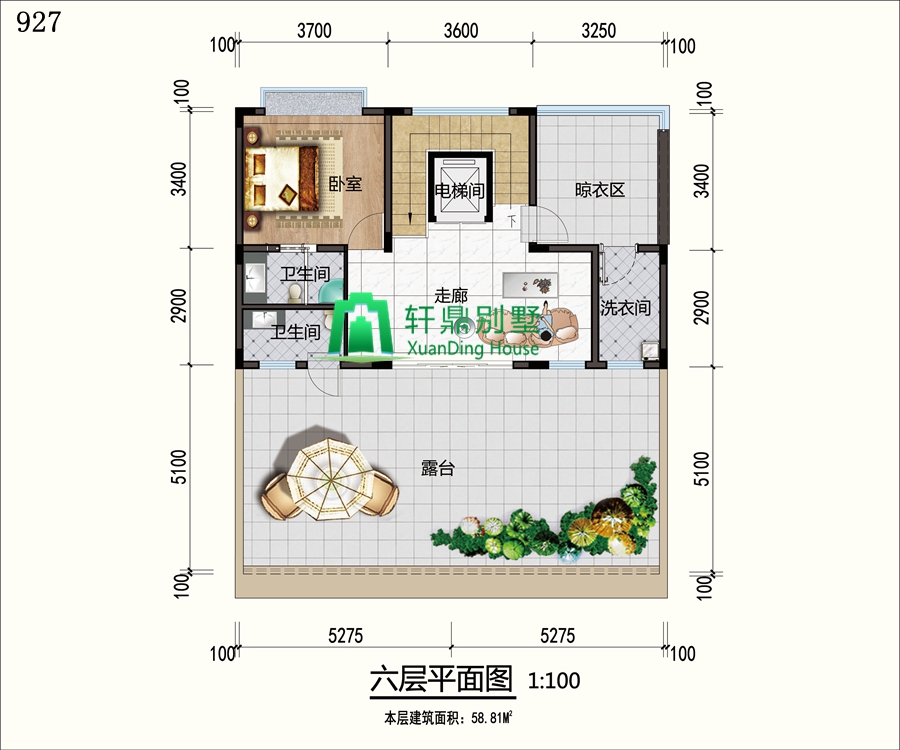

六層平面圖：臥室，連衣裙，衛生間，洗衣機，露臺。配有電梯的設計，上六樓就非常的方便了。配有晾衣專區+洗衣間，更干凈整潔衛生。可容納多人聚餐。

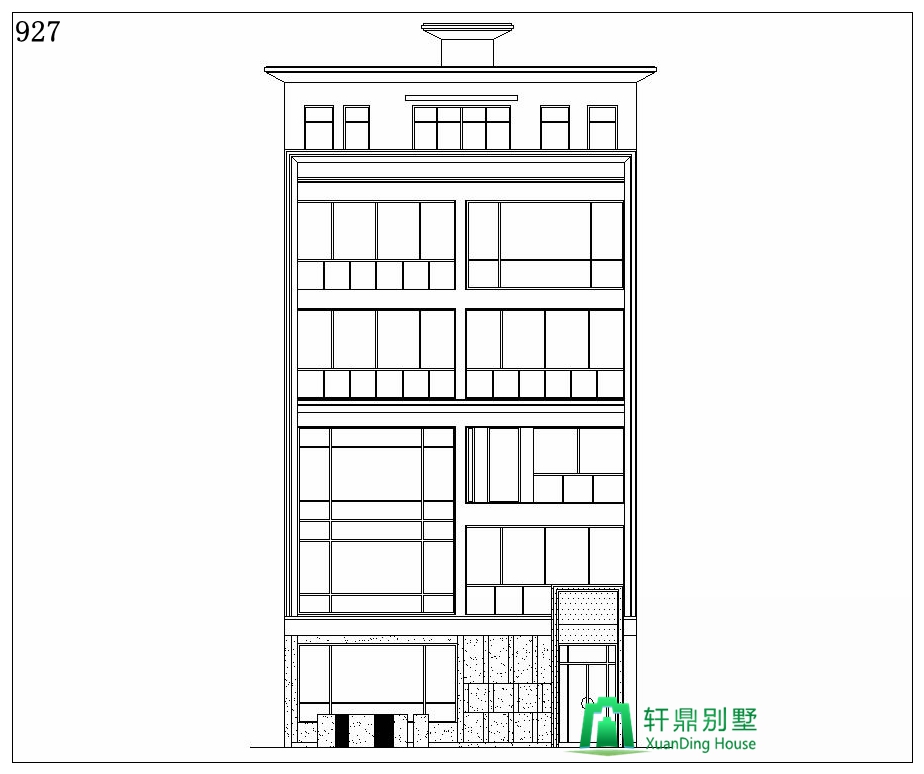

正立面圖：

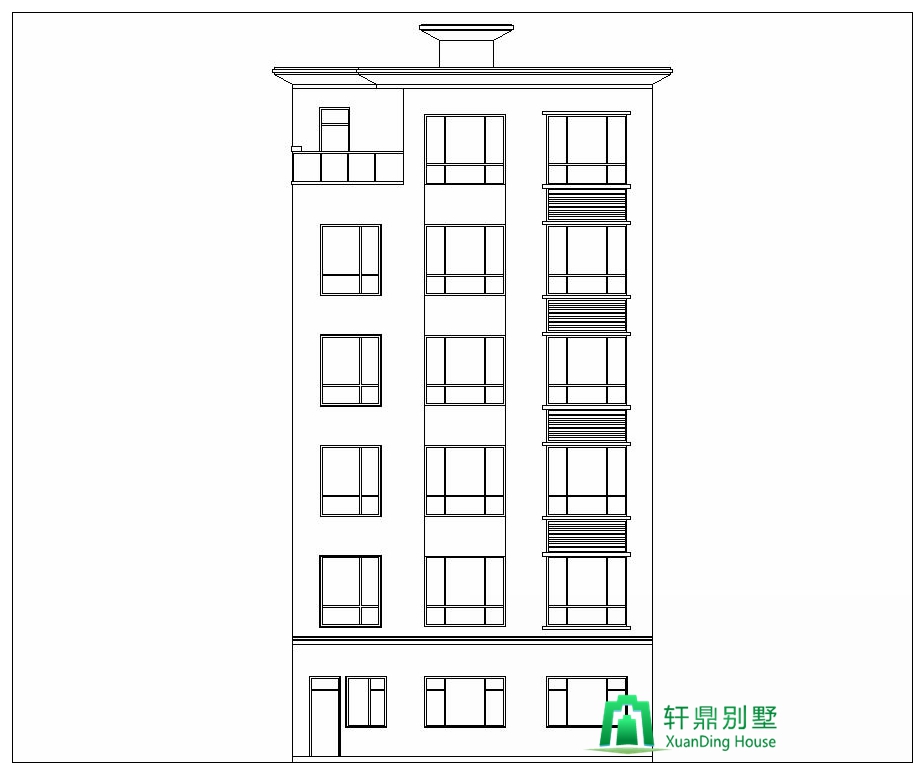

背立面圖：

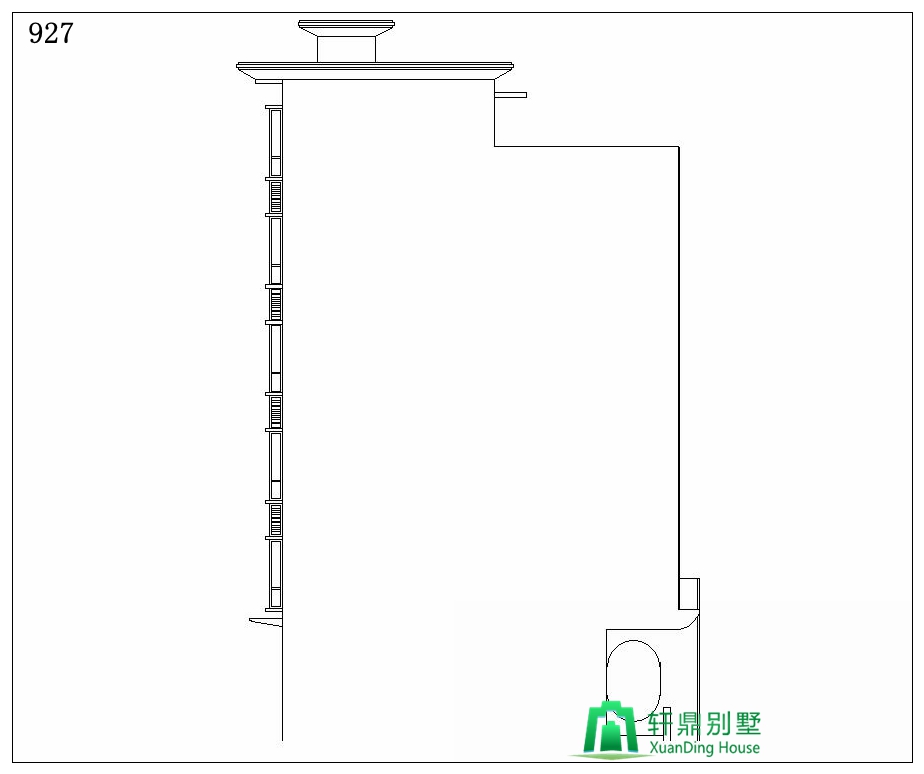

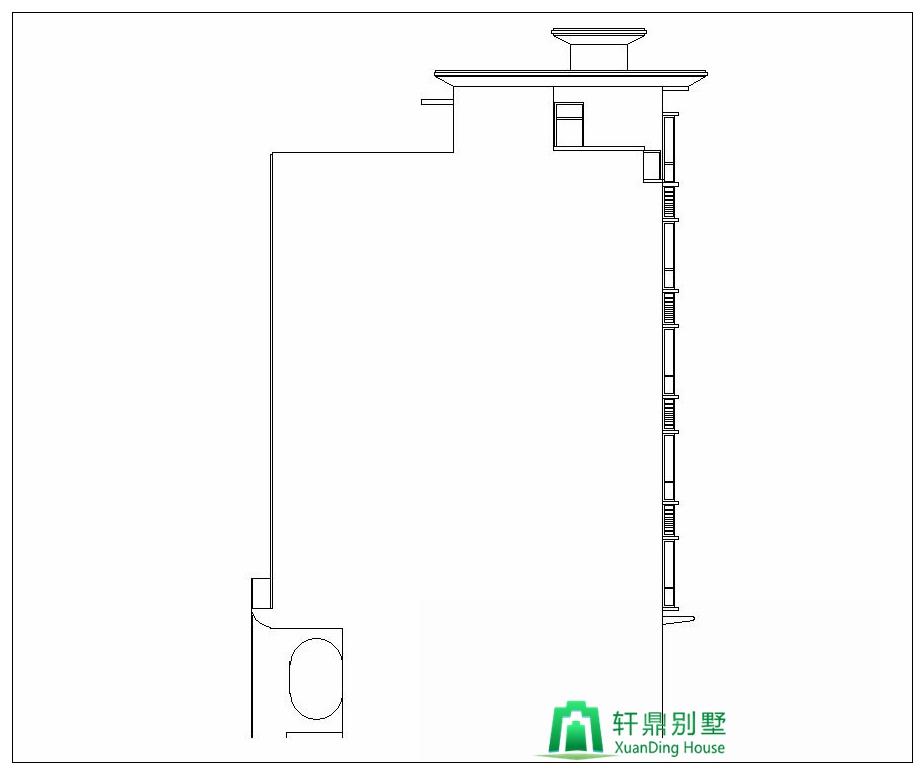

左立面圖：
右立面圖：
